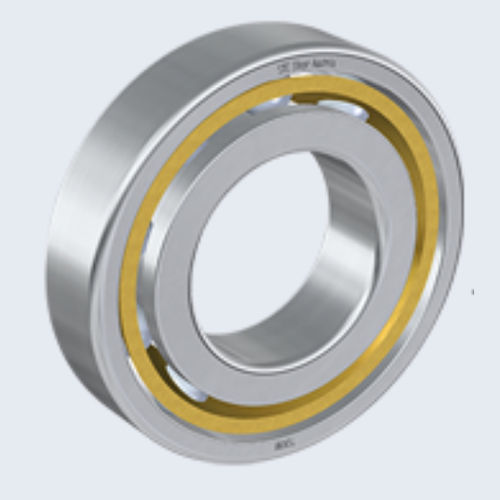

Rolamento de esferas 7 series

radialaxialde contato angular

Os rolamentos de esferas de contato angular de uma fila são rolamentos não desmontáveis com anéis exteriores e interiores maciços, nos quais as vias de rolamento dos anéis interiores e exteriores estão deslocadas uma contra a outra na direção do eixo do rolamento, e deste modo os rolamentos de esferas de contato angular podem ser esforçados de modo radial e axial. Recebem forças axiais apenas numa direção, pelo que têm de ser posicionados contra um segundo rolamento. Os rolamentos de esferas de contato angular de uma fila estão preparados para altas rotações, mas a sua capacidade de ajuste do ângulo é muito baixa. Através da posição inclinada, surgem ruídos de funcionamento muito mais altos e a duração de utilização é reduzida por um esforço adicional. Os rolamentos de esferas de contato angular de uma fila STC-Steyr® são produzidos em duas variantes – DIN 628-1 – na versão normal e na versão universal. O ângulo de pressão está subdividido em 25°, 30° e 40°. Quanto maior for o ângulo de pressão, maior é a capacidade de carga axial dos rolamentos de esferas de contato angular. A versão normal dos rolamentos de esferas de contato angular está prevista para rolamentos nos quais por cada ponto do rolamento só é utilizado um rolamento. Os rolamentos de esferas de contato angular de uma fila da versão universal estão previstos para a montagem aos pares na disposição X, O ou Tandem. São adaptados entre si na produção, de modo a poder integrar os rolamentos do mesmo tamanho e versão diretamente nas disposições acima mencionadas.
