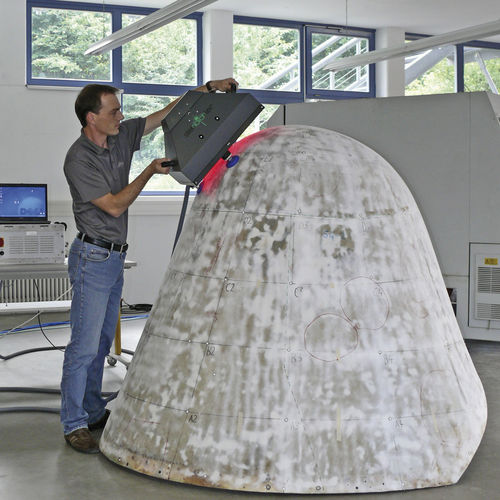

Aparelho de inspeção para shearografia ISIS

A tecnologia de cisalhamento é um método de medição por laser e deriva de um método de medição interferométrica convencional (ESPI). Esta adaptação da Cisalhamento permite o uso em campo sob condições isoladas sem vibração, desfrutando ainda da alta sensibilidade de medição que a Cisalhamento a Laser proporciona ao usuário final de 30nm fora do plano (z-direção). Procedimento de medição: O sensor de cisalhamento ilumina a superfície com luz laser salpicada emitida pelos diodos laser. A reflexão da luz laser transporta a informação da superfície para a câmara CCD observadora. A cisalhamento sempre precisa de uma imagem de referência e uma imagem de carga de um componente para os resultados da medição. Exposto à carga (pulso de calor térmico, vácuo, etc.) o material inspecionado mostra uma deformação local (imagem de carga). A partir da imagem carregada, a referência é subtraída. O defeito local mostra um comportamento diferente da exposição à carga em relação à área saudável circundante. Uma vez que a cisalhamento é um método de medição diferencial com vigas de objetos cisalhados, o que garante a estabilidade do sistema para uso em campo. Não é detectada a deformação do defeito, mas sim o gradiente da deformação. Portanto, imagens típicas de defeitos de cisalhamento mostram o defeito de borboleta que é visto na animação abaixo.
