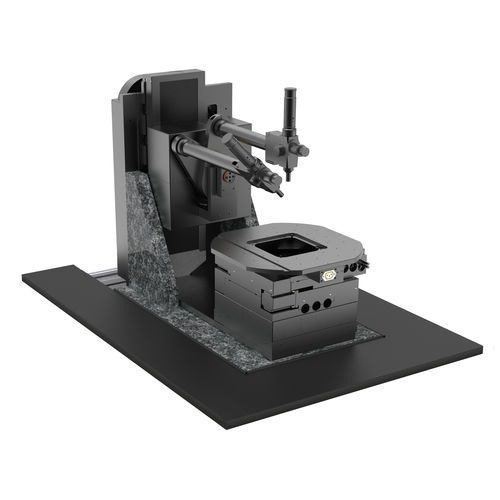

Sistema de posicionamento multieixos 782335:009.26

de 8 eixoslinearautomático

sistema de posicionamento de 8 eixos / goniómetro Personalizável - Inspecção automatizada de 8 eixos a partir de diferentes ângulos - Sistema de rotação coaxial que gira as câmaras / sensores / iluminação em torno de um ponto central comum - Ideal para inspecção de ecrãs Este sistema de posicionamento de 8 eixos permite analisar e inspeccionar diferentes geometrias de amostras e outras peças. Ambas as câmaras / sensores podem ser inclinados sobre a amostra e ajustados em altura. Além disso, o suporte da amostra pode ser inclinado paralelamente à superfície de medição para compensar as diferenças entre amostras individuais. O posicionamento XY Rz permite que a amostra seja avaliada a partir de qualquer ângulo no padrão de radiação espacial pela câmara personalizada. Especificações - Curso: 3° x 3° x 365° x 365 mm x 100 mm x 100 mm x 230 mm x 45° x 45° - Repetibilidade: 0,005 - 0,007° / 2 - 4,4 µm - Velocidade: 10 - 60 mm/s - Carga máxima: 50 - 250 N - Accionamento: manual, correia (Rxj, Ryj) / motor passo a passo, fuso de esferas (XYZ) / motor passo a passo, correia (Ry1, Ry2) - Controlador de movimento: FMC400/450, ACS, integração PLC. Opções personalizadas: - Adaptação do processo, suporte de amostras, cabeça / sensor - Versões para sala limpa ISO 14644-1 (até à classe 1 a pedido) - Rack, isolamento de vibrações, invólucro, conceito de segurança - Ligações para coberturas de correia de aspiração e de circulação - Extensão dos graus de liberdade para movimentos XYZ-Rx-Ry-Rz - Procura de soluções individuais com design 3D para a tarefa de posicionamento
