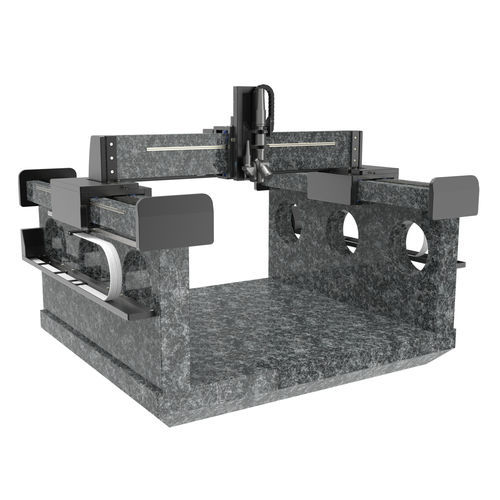

Sistema de posicionamento XYZ 782350:003.26

linearcom fuso de esferascom motor CC

Pórtico XYZ para inspeção Personalizável - Ideal para a inspeção de alta precisão de peças de grandes dimensões até 450 x 1000 x 1000 mm - Resoluções na gama dos nanómetros devido a uma rigidez excecionalmente elevada - Adaptação individual ao microscópio, câmara ou sensor específicos do cliente - Elevado rendimento excecional a velocidades até 2420 mm/s - Manutenção reduzida e funcionamento flexível 24 horas por dia, 7 dias por semana, com rolamento de ar sob parâmetros variáveis Este sistema de posicionamento XYZ é adequado para medições de alta precisão de amostras grandes e altas com mais de 450 x 1000 x 1000 mm. Um microscópio, câmara ou sensor personalizado pode ser ligado ao eixo Z para medir a amostra com um movimento aéreo XYZ. Isto permite obter imagens de alta resolução na gama dos nanómetros, bem como numerosas funções de medição para imagens 2D e 3D. Especificações: - Curso: 700 x 700 x 700 x 200 mm - Estágio Z para cabeças de processo até 15 kg - Repetibilidade: 0,3 - ± 0,4 µm - Velocidade: 1210 - 2420 mm (XY) / 30 - 60 mm (Z) - Carga máxima: 100 N (X) / 500 N (Y) / 150 N (Z) - Acionamento: motor linear (sem ferro), rolamento de ar (XY) | fuso de esferas, motor DC, rolamentos de rolos cruzados (Z) - Feedback: escala linear - Controlador de movimento: FMC-250/280, FMC-400/450, ACS, integração PLC Opções personalizadas: - Adaptação de percursos, combinação de comprimentos, cablagem e movimento - Personalização e integração na aplicação global específica do cliente - Controlo pronto a usar com controlador pré-configurado, incluindo software de amostra
