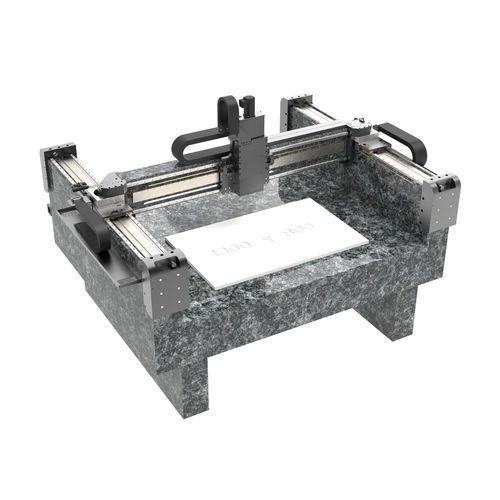

Sistema de posicionamento XYZ 782300:150.26

linearcom motor linearcom servoacionamento

Gantry XYZ para aplicações laser altamente dinâmicas Personalizável - Ideal para aplicações dinâmicas e de alta precisão, por exemplo, junção a laser, micro aplicações a laser em tecnologia médica - Grandes gamas de deslocação de 800 x 1300 x 200 mm - Qualidade fiável e consistente devido ao posicionamento de alta precisão com uma repetibilidade de até 0,8 µm - Os motores lineares integrados garantem acelerações e velocidades elevadas com elevada precisão simultânea Este pórtico permite movimentos altamente dinâmicos numa área de 1300 x 800 mm. A cabeça de processamento ou sensor personalizado no eixo Z move-se rápida e continuamente sobre os suportes no granito. As guias de carris perfilados são montadas diretamente no granito para proporcionar características de funcionamento óptimas para resultados submicrónicos extremamente repetíveis. O design do pórtico torna facilmente possível a integração em linhas de ciclo e o alinhamento de múltiplos portais. Especificações: - Sistema padrão: LA250 - (XY) / PLT165 (Z) - Curso: 800 x 1300 x 200 mm - Repetibilidade: 0,7 - ±1 µm - Velocidade: 500 - 1000 mm (XY) / 50 - 100 mm (Z) - Carga máxima: 150 N (Z) - Acionamento: motor linear (núcleo de ferro), calha de perfil (XY) | fuso de esferas, AC-Servo (Z) - Feedback: escala linear - Controlador de movimento: FMC-250/280, FMC-400/450, ACS, integração PLC Opções personalizadas: - Design de sistema empilhável - Adaptação de percursos, combinação de comprimentos, cablagem e controlo de movimentos - Placa de base em granito ou alumínio - Configuração especial para biotecnologia, tecnologia médica, farmacêutica, semicondutores - Versões para salas limpas ISO 14644-1 (até à classe 1, a pedido) - Utilização imediata com controlador de movimentos pré-configurado, incluindo software exemplar
