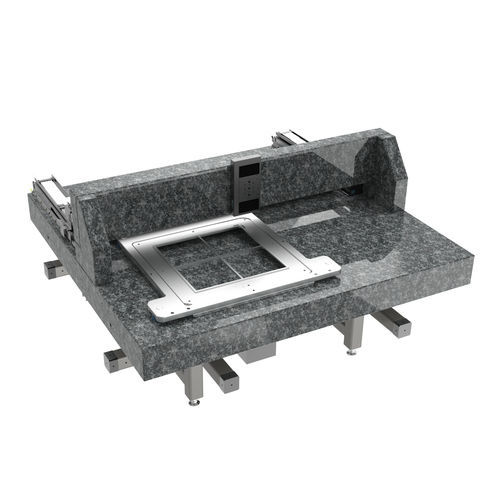

Sistema de posicionamento de 4 eixos 782300:183.26

XYZlinearcom motor CC

Pórtico de 4 eixos XY-2Z com abertura Personalizável - Ideal para medições pontuais de altura diferencial em movimento contínuo - Posicionadores de sensor Z de dupla face para a abertura de 70 x 100 mm - Design amortecedor de vibrações com excelentes valores de processamento para repetibilidade até 1µm - Redução de emissões devido a suportes de amostras com rolamento de ar - Vida útil excecional e funcionamento sem manutenção 24/7 Este sistema de posicionamento de pórtico XYZ permite processos de inspeção bilateral de alta precisão com 2 sensores/microscópios personalizados, cada um para diferentes aplicações de metrologia. O primeiro eixo Z está localizado na travessa estacionária, o segundo sensor/microscópio está montado no eixo Z por baixo da abertura. O suporte de amostras com rolamento de ar move a amostra na direção XY para a abertura com os dois sensores nos eixos Z, cada um dos quais pode ser ajustado em altura de 100 mm. Especificações: - Sistema padrão: PLT165-DLM (XY) / PMT160-DC (Z1, Z2) - Curso: 600 x 600 x 100 x 100 mm - Repetibilidade: 0,2 - ±2 µm - Velocidade: 500 - 1000 mm (XY) / 10 - 20 mm (Z) - Carga máxima: 150 N (Z) - Acionamento: motor linear (núcleo de ferro), calha de perfil (XY) | fuso de esferas, motor DC, rolo transversal (Z) - Feedback: escala linear - Controlador de movimento: ACS, integração PLC Opções personalizadas: - Adaptação de gamas de deslocação, transportadores e combinações de comprimento - Caixa de segurança e diferentes placas de base - Superfícies laváveis e resistentes a produtos químicos - Versões ISO 14644-1 (até à classe 1, a pedido) - Desenvolvimento de soluções individuais com design 3D para a tarefa de posicionamento - Abertura: 70 x 100 mm - Comprimento x largura x altura: 1850 x 1920 x 1150 mm
