Sistema de posicionamento XYZ 782481:001.26

linearpara inspeção de wafers e metrologiacom fuso de esferas

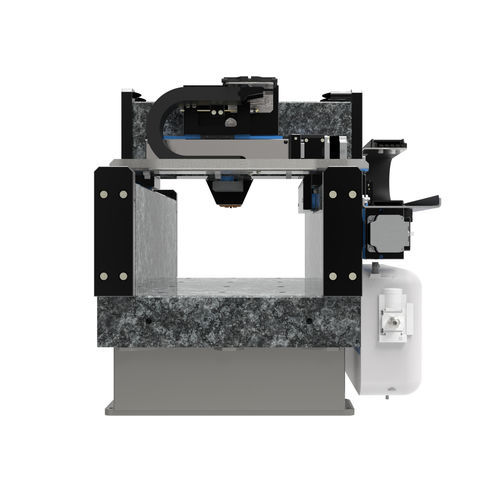

Gantry XYZ AFM para inspeção de bolachas, microscopia Personalizável - Ideal para medições altamente rígidas e precisas sem a influência de vibrações - Elevado rendimento devido a deslocações de 150 x 275 x 50 mm, expansível até 550 x 1550 x 50 mm - Estabilidade extrema com paragem de 5 nm ou superior - Vida útil excecionalmente longa devido à utilização de rolamentos de ar sem desgaste Este pórtico XYZ muito rígido foi especialmente concebido para o exame de microscopia de força atómica (AFM) de alta precisão de amostras de vidro particularmente grandes. Acima da plataforma de amostras em forma de U encontra-se um cantilever móvel em Z para o AFM personalizado. Especificações: - Sistema padrão: PLT165-DLM (XY) / PMT160-DC (Z1, Z2) - Curso: 600 x 600 x 100 x 100 mm - Repetibilidade: 0,2 - ±2 µm - Velocidade: 500 - 1000 mm (XY) / 10 - 20 mm (Z) - Carga máxima: 150 N (Z) - Acionamento: motor linear (núcleo de ferro), calha de perfil (XY) | fuso de esferas, motor DC, rolo transversal (Z) - Feedback: escala linear - Controlador de movimento: ACS, integração PLC Opcionalmente adaptável: A Nanosurf fornece sistemas AFM compactos, montáveis e personalizados.
