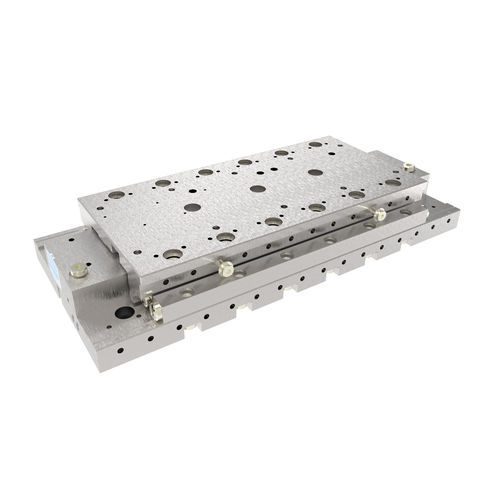

Mesa de coordenadas linear LA92
com motor linearde 1 eixode precisão

mesa de coordenadas linear
mesa de coordenadas linear
Guardar nos favoritos
Comparar

Mais informações no site da Steinmeyer Holding GmbH

Características

Orientação
linear
Tipo
com motor linear
Número de eixos
de 1 eixo
Outras características
de precisão, de alumínio, para microscópio, industrial, compatível com vácuo, automática, para manipulação de wafers, de rolos cruzados
Curso

MÁX: 40 mm
(1,575 in)

MÍN: 1 mm
(0,039 in)

Velocidade

MÁX: 200 mm/s

MÍN: 1 mm/s

Repetibilidade

MÁX: 5 µm

MÍN: 0,3 µm

Carga

MÁX: 1,9 kg
(4,19 lb)

MÍN: 0,9 kg
(1,98 lb)

Descrição

LA92 Eixo linear UHV de alta velocidade Aplicações: Aplicações de digitalização rápida e de alta resolução Vantagens: Posicionamento rápido em UHV, também verticalmente Características: Excelente resolução, muito fino, com motor interno - Vácuo: todas as áreas HV / UHV até 10E-11 mbar - Magnetismo: magnético | pouco magnético | sem ímanes - Lubrificação: líquida até 10E-8 / seca até 10E-11 mbar - Temperatura máxima de cozedura: 120°C Opções: - Seleção de material e lubrificação por vácuo adaptada à aplicação - Pode ser combinado com um sistema de transferência XYZ (por exemplo, LA90, LA95, LA170) - Adaptação individual à situação de instalação na câmara - Opcional com controlador de movimento FMC400/450 Dados técnicos - Curso: 40 mm - Repetibilidade: ± 0,3 µm (unidirecional) ± 0,4 µm (bidirecional) - Carga: → 19 N / ↑ 9 N - Velocidade máx. Velocidade: 200 mm/s - Motor: Nanomotion - Rolamento: rolamentos de rolos cruzados de aço inoxidável, híbridos, opcionais de cerâmica completa - Feedback: Escala linear - Resolução da realimentação: 0.005 µm - 0,1 µm

---

Tradução automática  (ver texto original em inglês)
