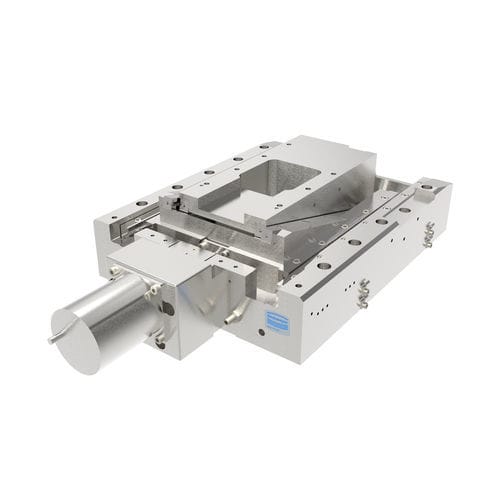

Mesa de coordenadas linear HDT255
elétricade 1 eixode precisão

mesa de coordenadas linear
mesa de coordenadas linear
Guardar nos favoritos
Comparar

Mais informações no site da Steinmeyer Holding GmbH

Características

Orientação
linear
Tipo
elétrica
Número de eixos
de 1 eixo
Outras características
de precisão, de alumínio, industrial, compatível com vácuo, para manipulação de wafers, de circuito aberto, de rolos cruzados
Curso

MÁX: 16 mm
(0,63 in)

MÍN: 1 mm
(0,039 in)

Velocidade

MÁX: 16,6 mm/s

MÍN: 1 mm/s

Repetibilidade

MÁX: 5 µm

MÍN: 0,7 µm

Carga

MÁX: 9,8 kg
(21,61 lb)

MÍN: 0,5 kg
(1,1 lb)

Descrição

HDT255 Mesa elevatória com grande abertura de carga Aplicação: plataforma elevatória de vácuo Vantagem: - alta rigidez e carga, abertura Características: plataforma em cunha com abertura - Vácuo: todas as gamas HV / UHV / EUV até 10E-11 mbar - Lubrificação líquida até 10E-8 / seca até 10E-11 mbar - Magnetismo: magnético - Máx. Temperatura de cozedura: 120°C Opções: - Com ou sem abertura - Diferentes trajectos- - Opcionalmente com e sem sistema de medição - Versões para sala limpa ISO 14644-1 (até à classe 1 a pedido) - Seleção de material e lubrificação por vácuo adaptada à aplicação - Adaptação individual à situação de instalação na câmara - Opcionalmente com controlador FMC400/450 Dados técnicos: - Curso: 16 mm - Repetibilidade: - ± 2,9 µm, ± 0,7 µm (unidirecional) ± 4 µm, ± 1 µm (bidirecional) - Carga: 98 N - Velocidade máx. Velocidade: 16,6 mm/s - Motor: Motor de passo - Rolamento: rolamentos de rolos cruzados em aço inoxidável, híbrido - Feedback: Escala linear - Resolução de feedback: 0.1 µm

---

Tradução automática  (ver texto original em inglês)

Catálogos

Não estão disponíveis catálogos para este produto.

Ver todos os catálogos da Steinmeyer Holding GmbH
Mais informações no site da Steinmeyer Holding GmbH
