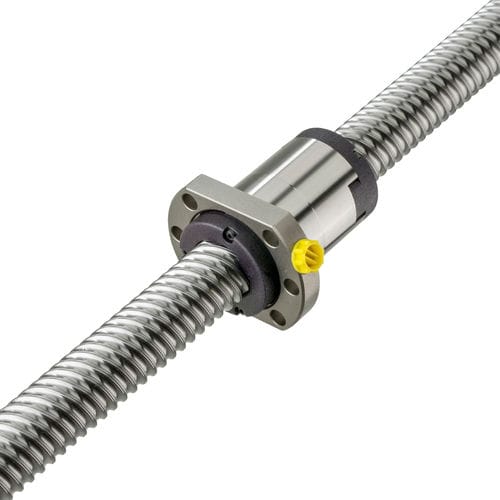

Parafusos de esferas laminadas Porcas de flange na manga de montagem
2446 - Porca simples de flange com retorno na extremidade, raspador em ambos os lados, dois ou mais inícios de rosca
- Preço-desempenho optimizado
- Norma de acordo com a especificação ISO3408 ou com rosca de montagem
- Personalizado
Uma vantagem de um fuso de esferas laminado com porca de rosca de ligação é a maior rigidez e precisão. Além disso, a porca de rosca de ligação permite uma fácil montagem e desmontagem do sistema. Para requisitos de maior precisão e vida útil, recomendamos os fusos de esferas rectificados, opcionalmente com tecnologia ETA+ para uma maior eficiência energética.
As capacidades de carga aqui indicadas aplicam-se à classe de precisão T5. Utilizar o fator 0,9 para T7 e o fator 0,7 para T10 para reduzir as capacidades de carga.
Opções personalizadas:
- Desenvolvimento personalizado, outros tamanhos
- Fusos de esferas montados de acordo com o desenho, incluindo maquinação final com porca montada
- Precisão: design de fuso de esferas retificado para requisitos de maior precisão
- Tecnologia ETA+ para maior eficiência energética
- Personalização da geometria, do munhão, da conceção do material
- Pré-carga / folga: folga axial, folga radial, pré-carga, sem folga
- Adaptação às condições ambientais, por exemplo, sala limpa, não magnética, baixa temperatura, vácuo
- Lubrificação: Lubrificação especial, sem lubrificante, raspador especial
- Montagem posterior no fuso com motor
Características técnicas:
- Diâmetro nominal: 16 - 25 mm
- Passo P: 5 - 25 mm
- Círculos de esferas: 2+2 - 3+3 i
- Comprimento: 44 - 66 mm
- Diâmetro D1: 32 - 40 mm
- Capacidade de carga dinâmica: 14,7 - 25,2 kN
- Capacidade de carga estática: 22 - 45,4 kN
---
