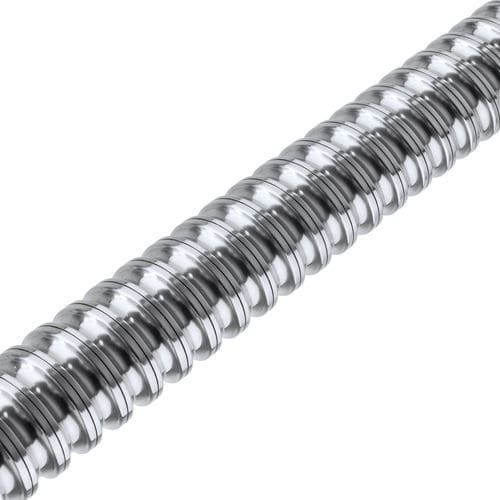

Eixos roscados para fusos de esferas laminados
Diâmetro do fuso 16 - 80 mm, passo de 2 - 50 mm, comprimentos até 6 m
- Personalizado
- Padrão
- Disponível para fusos de esferas laminados das seguintes séries de modelos 2446, 3446, 8436, 8446, 8132 e 8142.
O comprimento máximo disponível dos eixos de parafuso é especificado aqui. Estão disponíveis comprimentos de eixo diferentes a um custo adicional. A classe de precisão standard para veios de parafuso laminados é T7. As classes de tolerância T5, T9 e T10 estão disponíveis mediante pedido.
- Os veios e porcas com as dimensões standard aqui indicadas estão disponíveis a curto prazo.
- Tamanhos adicionais, fusos de esferas montados de acordo com o desenho, incluindo diários maquinados com porcas montadas, estão disponíveis mediante pedido.
- Dimensões especiais não listadas aqui, bem como fusos de esferas resistentes à corrosão, também estão disponíveis mediante solicitação.
Especificações:
- Passo P: 5 - 40 mm
- Diâmetro nominal: 16 - 80 mm
- Diâmetro do núcleo: 12,9 - 73,3 mm
- Diâmetro da esfera dW: 3,5 - 7,5 mm
- Número de engrenagens: 1 - 5 (2)
- Passo: 5 - 10 (20) mm
- Comprimento máximo: 3000 - 6000 mm
---
