Instrumento de medição universal 782492:001.26

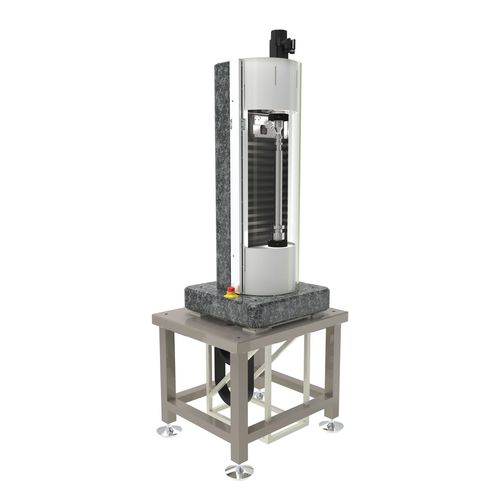

Medidor circular para concentricidade, circularidade e cilindricidade | gama de medição: comprimento máx. 400 mm / Ø 35 mm Medição universal da circularidade de objectos cilíndricos A força exercida pela gravidade é perturbadora durante a medição da cilindricidade de objectos compridos. Por isso, o objeto medido é mantido entre os apoios dos dedos dos pés. Os cones das unidades de apoio dos dedos dos pés foram retificados no conjunto completo durante o movimento, a fim de minimizar a excentricidade. O movimento vertical é fornecido por uma plataforma composta por guias lineares montadas diretamente numa base de granito. O movimento vertical é efectuado por um fuso de esferas. Banco de ensaio universal para comprimentos até 400 mm e Ø 35 mm Ideal para testes universais de concentricidade, circularidade e cilindricidade de veios de amostras com sensor ótico de distância Classe de exatidão < 1 µm Alinhamento de alta precisão do eixo / eixo linear Sincronização dos dois accionamentos Opções: Percursos extensíveis Adaptação ao processo: suporte de amostras, extensão de eixos X/Y adicionais (motorizados) Desacoplamento de vibrações adaptado Conceito e tecnologia de segurança (paragem de emergência, interrutor de porta, grelha de luz, scanner laser, STO, SLS) Design individual com rack, invólucro ou integração no processo Desenvolvimento personalizado com protótipos, produção em série
