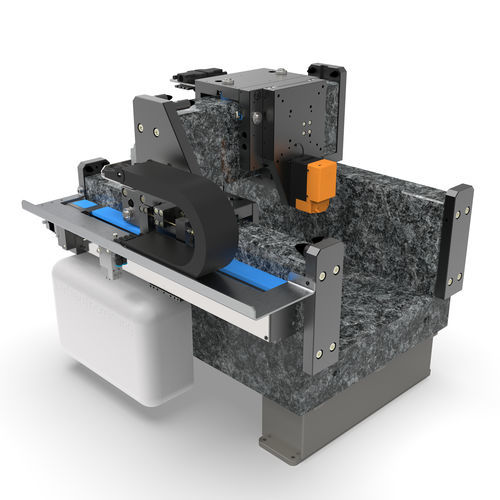

Sistema de posicionamento XYZ 782481:001.26

de pórticopara inspeção de wafers e metrologiapara microscopia

Pórtico XYZ AFM para inspecção de wafer, microscopia | curso até 550 x 1550 mm | rolamento de ar, fuso de esferas, correia, motor passo-a-passo Pórtico de rolamentos de ar AFM altamente estável com grande alcance de viagem Este pórtico XYZ muito rígido foi especialmente concebido para o exame por microscopia de força atómica de alta precisão (AFM) de amostras de vidro particularmente grandes. Acima da plataforma de amostras em forma de U está um cantilever móvel em Z para o AFM personalizado. O cantilever pode ser precisamente alinhado com a amostra e movido para qualquer ponto dentro da forma em U para aquisição de relevo superficial. O suporte pneumático proporciona uma excelente precisão de posicionamento no plano. O peso máximo da amostra é de 500 kg. Estabilidade atómica para medições exigentes - Ideal para medições altamente rígidas e precisas sem a influência da vibração - Alto rendimento devido a viagens de 150 x 275 x 50 mm, expansível até 550 x 1550 x 50 mm - Estabilidade extrema a uma paragem de 5 nm e melhor - Longa durabilidade devido à utilização de rolamentos de ar sem desgaste Opcionalmente expansível: - Integração de outros sensores no processo - Adaptação personalizada de caminhos transversais, combinação de comprimentos, cablagem e sistema de controlo - Pés para protecção adicional contra vibrações de edifícios - Versões para sala limpa ISO 14644-1 (até à classe 1 a pedido) - Ligações para escape - Configuração especial para biotecnologia, tecnologia médica, produtos farmacêuticos, semicondutores - Opcional com controlador pré-configurado incl. software exemplar para uso imediato
