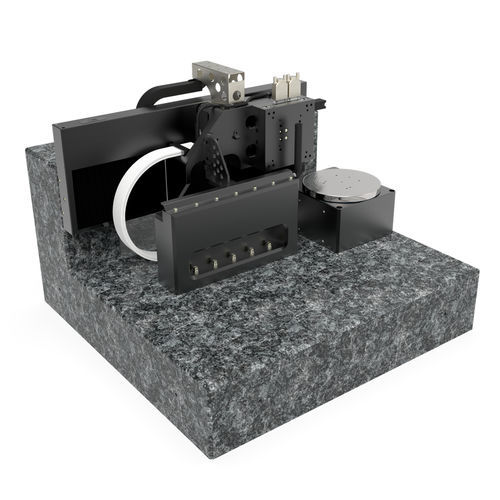

Sistema de posicionamento multieixos 782300:120.26

linearrotativohorizontal

XZ-Phi sistema | X motor linear, parafuso de esferas | Z motor DC, rolo transversal | Phi motor de torque Sistema de medição de alta precisão com eixo de revestimento e estágios rotativos Este sistema de posicionamento multi-eixos X-Z-Phi consiste em eixos padrão de alta precisão e durabilidade (PMT160-300-EDLM, MT130-50-DC, DT170-TM), que podem ser combinados de forma ideal para uma configuração de medição de alta precisão. Para movimentos horizontais, o PMT160-300-EDLM permite os passos mais pequenos na gama do sub-micrómetro, para além de altas velocidades de posicionamento. Para explorar a exactidão total da escala linear, esta está em alinhamento com a distância a ser medida (princípio comparador do Abbé). A escala assenta separadamente da mesa radialmente em frente da mesa rotativa à altura da peça a ser medida. Metrologia altamente precisa e fiável - Ideal para a instalação dos seus sistemas de metrologia de alta precisão - Resolução do sistema de medição no intervalo do submicrómetro até 0,1 µm / 0,0001° - Repetibilidade de alta precisão até 0,3 µm - Os melhores movimentos de rotação até 0,001° - Baixa manutenção com uma vida útil extremamente longa Flexivelmente configurável: - Diferentes variantes do motor: Motor CC, motor passo a passo, motor linear e nanomotion - Utilização imediata com controlador pré-configurado incl. software exemplar - Versões para sala limpa ISO 14644-1
