Sistema de posicionamento multieixos 782300:212.26
linearrotativopara aplicações ópticas

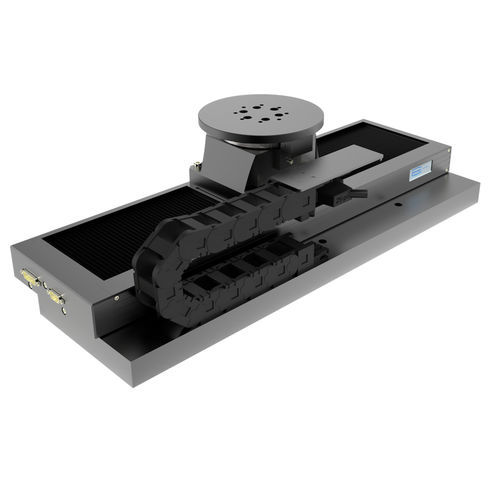

Sistema de posicionamento multieixos - 782300:212.26 - Steinmeyer Mechatronik GmbH - linear / rotativo / para aplicações ópticas
Sistema de posicionamento multieixos - 782300:212.26 - Steinmeyer Mechatronik GmbH - linear / rotativo / para aplicações ópticas
Sistema de posicionamento multieixos - 782300:212.26 - Steinmeyer Mechatronik GmbH - linear / rotativo / para aplicações ópticas - imagem - 2
Guardar nos favoritos
Comparar


Características

Número de eixos
multieixos
Construção
linear, rotativo
Aplicações
para aplicações ópticas
Outras características
com motor CC, de alta resolução, com fuso de esferas, com servoacionamento, com controlador

Descrição

X Sistema Phi para o posicionamento de lentes ópticas, cilindros, p.ex., medidor de estilete | X motor DC, parafuso de esferas, rolo transversal, sistema de medição linear | Servo AC Phi, sistema de medição angular Excelente estabilidade para enormes resoluções Este sistema de posicionamento X-Phi consiste em eixos padrão de alta precisão e durabilidade do estágio linear PMT160 e, para rotação, o DTS130-HM. É ideal para aplicações de medição nas quais a amostra é movida precisamente para a posição de medição e, portanto, não é necessário nenhum eixo de alimentação adicional. Resultados de medição altamente precisos e fiáveis - Ideal para medição óptica de peças redondas, por exemplo bolachas, ópticas - Poupa a compra adicional de um eixo de carga devido a movimentos rotativos de alta precisão com curso - Repetibilidade elevada até 0,0017 - Move 1,9 µm precisamente com X para a posição de medição Opcionalmente configurável: - Viagens até 300 mm - Placa de base em granito ou alumínio - Disponível com escala interna (270 mm) - Pode ser combinado com outras fases rotativas, por exemplo DT200 - Versões possíveis para sala limpa ISO 14644-1 - Utilização imediata com controlador pré-configurado incl. software exemplar

---
