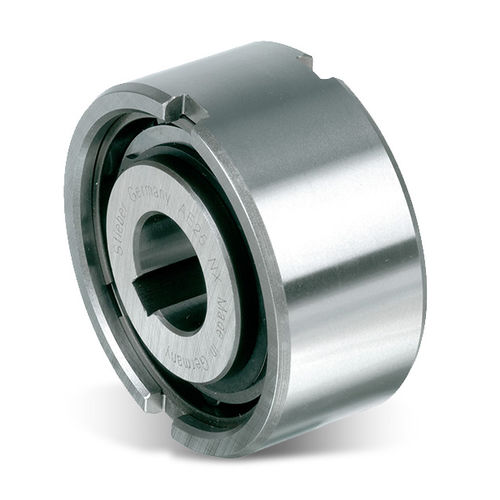

Roda livre de rolos AE series

sem rolamentos internos

O tipo AE é um tipo do rolo desce em roda livre o não-rolamento apoiado. Os rolamentos são exigidos para apoiar cargas axiais e radiais. A lubrificação e a selagem devem igualmente ser fornecidas pela instalação. O diâmetro externo nominal está a uma dimensão padrão do rolamento de esferas. Um arranjo típico é instalar como mostrado este tipo ao lado de um rolamento com a mesma tolerância de abrigo do diâmetro na seguinte página. A raça interna é fechada ao eixo. A raça exterior tem uma tolerância de h6* e deve ser cabida em um alojamento com uma tolerância de K7*. Os entalhes laterais adicionais preveem a transmissão positiva do torque. Se a tolerância de abrigo é a R6, o uso dos entalhes não é necessário, mas o alojamento deve ser forte bastante não expandir após o conjunto. Este projeto pode aceitar um desalinhamento axial da raça interna e exterior do ± S/2*.
