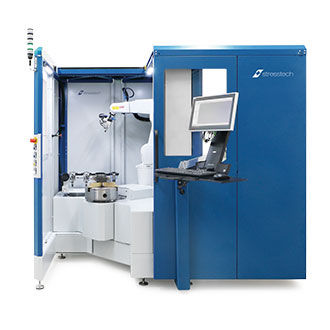

O RoboScan S Vertical foi projetado para as necessidades de controle de qualidade de peças circulares simétricas de pequeno e médio porte como engrenagens e eixos de carros de passageiros.
O RoboScan S Vertical fornece medições rápidas e flexíveis com alta repetibilidade para peças orientadas verticalmente.
- Um suporte pode ser equipado com vários sensores diferentes para detectar uma grande variedade de superfícies e peças
- Adequado para detectar queimaduras de rectificação tanto em superfícies de identificação como de DO
- O acesso livre para fixação de peças permite uma posição de trabalho ergonómica
Os sistemas RoboScan S consistem em características padrão, acessórios obrigatórios e opções.
Características Padrão
Anexo
- O robô está localizado dentro do recinto de segurança que aloja todo o sistema de movimento de medição. A caixa de segurança está equipada com um sistema de paragem de emergência, porta de segurança na frente e uma porta de serviço no lado esquerdo. O armário elétrico está integrado ao invólucro.
Robô
- ABB Robô Industrial
- Controlador de Robôs ABB
- Pingente Professor da ABB
Painel de controle com
- Botão de paragem de emergência
- Botão de reinicialização de paragem de emergência
- Botão de reiniciar o ciclo
- Botão de pedido de acesso
- Botão de abrir/fechar a porta
Unidade de rotação vertical com mandril manual
- O RoboScan S está equipado com um redutor MTD 250, que faz girar a amostra. O suporte está equipado com um mandril de 3 mandíbulas com mandíbulas personalizadas opcionais e intercambiáveis.
---
