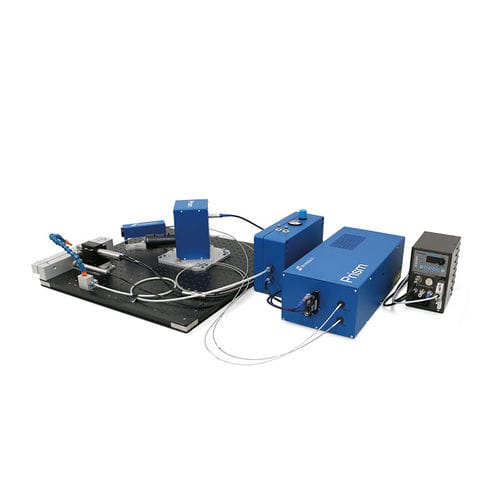

Sistema de medição óptico Prism

a laserautomáticode peças

O Prism é um sistema avançado de perfuração de furos para medição de tensões residuais. O Prism utiliza a interferometria eletrônica de padrão de mancha (ESPI) para determinar deslocamentos de superfície e calcular tensões. Assim como os sistemas convencionais de perfuração de furos com strain gage, o Prism mede as alterações na superfície da peça causadas pela perfuração e determina as tensões residuais previamente existentes. Entretanto, a aplicação muitas vezes demorada de strain gages é evitada e uma grande área ao redor do furo é analisada, e não as médias de apenas algumas áreas. O prisma mede a distorção da superfície usando a interferometria de padrão de mancha eletrônica (ESPI). Apenas é necessário um preparo mínimo da amostra. O sistema prisma mede opticamente a distorção da superfície utilizando luz laser que é difusamente reflectida a partir da superfície da amostra. O software Prism gerencia a medição, coleta os dados e analisa os resultados e a qualidade dos dados. Principais benefícios - Preparação mínima: superfície de medição limpa e com baixa refletividade (pode ser pintada com spray). - Sem contacto: apenas requer caminho visual directo para a peça; sem strain gages a serem aplicados. - Rápido: perfil de profundidade extenso dentro de ½ hora. - Fácil de usar: software fácil de usar baseado em Windows. - Fácil: medição automática, controlada por computador. - Materiais: inclui materiais difíceis para XRD como titânio e plásticos; limitado principalmente pela capacidade de fazer furos de boa qualidade.
