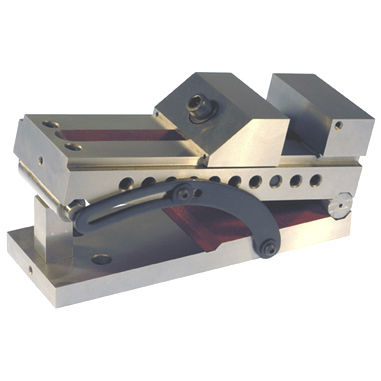

Morsa de máquina SV series

angularde precisãopara retificação

Fornece um meio rápido e preciso de segurar uma peça de trabalho em um ângulo para retificação ou inspeção. O canal central angulado fornece capacidade de retenção extra. Sólido, corpo de uma só peça. Fabricado em aço temperado a Rc 58-60. O mordente móvel puxa para a base a 45 a 60° para assegurar a máxima potência de retenção e manter a força para baixo, eliminando a inclinação e a elevação. Degraus duplos de 0,200" minuto incorporados no rolo de medição permitem definir pequenos ângulos com blocos de medição padrão. Os modelos SV-337 possuem pequenas veias horizontais e verticais no mordente móvel e um mecanismo de catraca com bolsos entalhados e uma barra de tração de uma peça. Uma correia de bloqueio incluída com cada torno senoidal. Os modelos SineSet® são aparafusados diretamente a uma placa senoidal SineSet® ou placa senoidal composta da mesma série. Os modelos S1 também são aparafusados à placa de conversão de 90° AP-664-S1. Certificação Long Form Um formulário mostrando os tamanhos e/ou tolerâncias anunciados. As medições reais dessas dimensões e/ou tolerâncias. Uma declaração de que os padrões usados para medir a ferramenta são rastreáveis até o Instituto Nacional de Padrões e Tecnologia. Certificação de Formulário Curto Um formulário certificando que o produto especificado atendeu às especificações do fabricante antes de sair de nossa fábrica.
