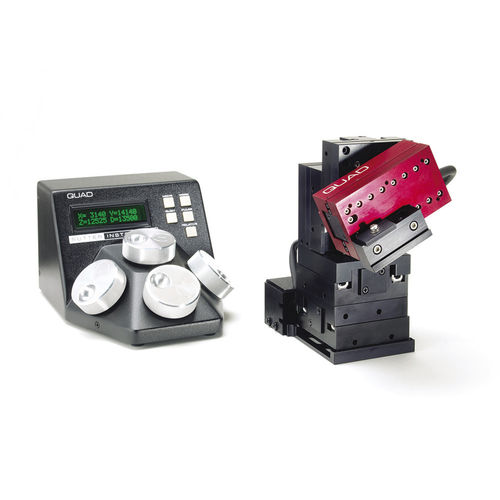

Micromanipulador de 4 eixos QUAD®

motorizado

O QUAD®, parte da nova geração de micromanipuladores motorizados da Sutter Instrument, é fácil de utilizar e possui quatro eixos independentes. Cada eixo tem uma amplitude de movimento de 25 mm, um visor digital da posição e um controlo ROE. O controlador compacto e intuitivo ocupa um espaço mínimo na bancada, não tem ventoinha e é fácil de utilizar. Três eixos fornecem o movimento ortogonal X, Y, Z típico da maioria dos micromanipuladores motorizados. No QUAD, a Sutter introduz um verdadeiro quarto eixo para mover o elétrodo coaxialmente exatamente no ângulo de aproximação desejado. O quarto eixo tem 30 mm de curso que aumenta significativamente a gama de curso do sistema. O QUAD é muito fácil de operar. O design compacto ocupa um espaço mínimo na bancada, tem controlo ROE, um visor digital da posição, não tem ventoinha e é de utilização intuitiva. As entradas ROE para cada eixo permitem um controlo manual fácil da posição do elétrodo. Cinco botões convenientemente localizados controlam todas as funções básicas de que necessitará em funcionamento normal. Prima e mantenha premido o botão [WORK] para guardar rapidamente uma posição de trabalho; prima novamente [WORK] e o manipulador regressará à mesma localização. [HOME] envia o manipulador para uma localização inicial ou para qualquer posição definida pelo utilizador, o que é útil para mudar rapidamente de eléctrodos. Quando estiver pronto para começar a recolher dados, a eletrónica de acionamento do motor pode ser suprimida premindo [LOCK]. As coordenadas do visor podem ser colocadas a zero em qualquer localização premindo [RELATIVE]; volte às coordenadas absolutas premindo novamente [RELATIVE]. Finalmente, [PULSE] ativa um modo de movimento por impulsos que produz pequenas e rápidas explosões de movimento que podem ser vantajosas para uma penetração acentuada das células dos eléctrodos.
