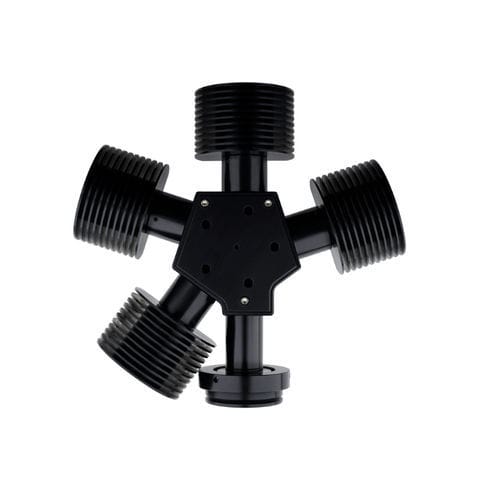

Combinador de feixes óticos Lambda OBC

em linhasimples

O Lambda OBC (combinador de feixe ótico) é um conceito novo e patenteado para combinar fontes de luz separadas com espectros diferentes num único feixe de saída comum. Cada fonte de luz separada é colimada antes de entrar no caminho ótico através de um filtro passa-banda. Os filtros para cada fonte de luz também funcionam como espelhos que reflectem os feixes colimados das fontes de luz anteriores. No diagrama abaixo, os caminhos ópticos são delineados para cada posição, incluindo as reflexões que ocorrem: Tradicionalmente, a combinação de mais de duas fontes de luz exigia a utilização de uma escada dicróica. Os espelhos dicróicos, que mudam da transmissão para a reflexão num ponto do espetro, permitem a combinação de fontes de luz separadas, desde que essas fontes não tenham comprimentos de onda sobrepostos. A desvantagem desta abordagem é que as fontes de luz não podem ser facilmente alteradas. As escadas dicróicas exigem também uma atenção cuidadosa à ordem pela qual as fontes de luz são introduzidas no percurso ótico, para evitar que a luz seja bloqueada pela dicróica seguinte na fila. Normalmente, é necessário acrescentar filtros passa-banda adicionais em frente de cada fonte de luz antes da dicróica, para selecionar a gama de comprimentos de onda desejada para cada fonte. Cada filtro e dicroico utilizado na escada diminui a saída total de luz do sistema.
