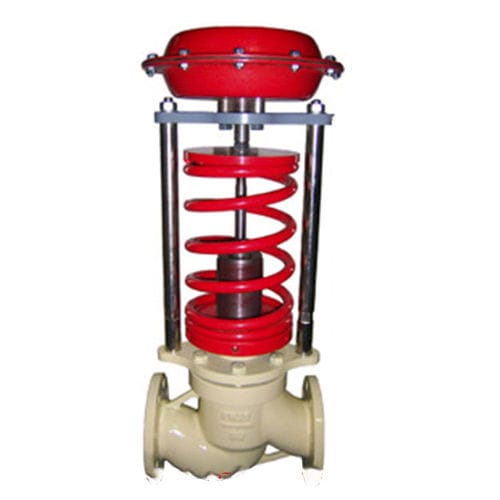

Regulador de contrapressão para água ZZYP

para produtos químicosde ar e gásde diafragma

ZZYP Válvula de controle de pressão auto-operada é composta pelo conjunto do corpo, atuador, mola de posicionamento, fole de aço inoxidável, torneira de pressão externa e tudo isso. A válvula não requer nenhuma energia auxiliar de fontes externas de alimentação, pelo uso do próprio meio como potência motriz, ela pode controlar e estabilizar automaticamente a pressão do meio. Pode ser adequada para vapor, gás não corrosivo, líquido e vapor em vários sistemas de processo. Características principais: 1 A função de equilíbrio de pressão assegura uma alta sensibilidade 2 Manuseamento fiável com baixo ruído e manutenção livre 3 modelos modulares padrão 4 possui múltiplos controles compostos através de combinações de diferentes componentes 表现 控制类型：泄压类型（K），调压器类型（K） 额定Cv：如表1所示 压力控制精度：±3％。 WorkingTemp：-10 〜350 ℃ Princípio de funcionamento 1. Tipo de regulador de pressão A posição do obturador da válvula determina o caudal entre a área livre formada pelo obturador e a sede. A pressão a jusante a ser controlada é transmitida através da toma de pressão para o diafragma de funcionamento onde é convertida numa força de posicionamento. Esta força ajusta o obturador da válvula em função da força da mola de posicionamento.a força da mola pode ser ajustada utilizando a porca de set point.a estrutura equilibrada da pressão pode equilibrar as forças criadas pela pressão a montante e actuando sobre o obturador da válvula.a pressão a jusante é equilibrada através da área da membrana no actuador.
