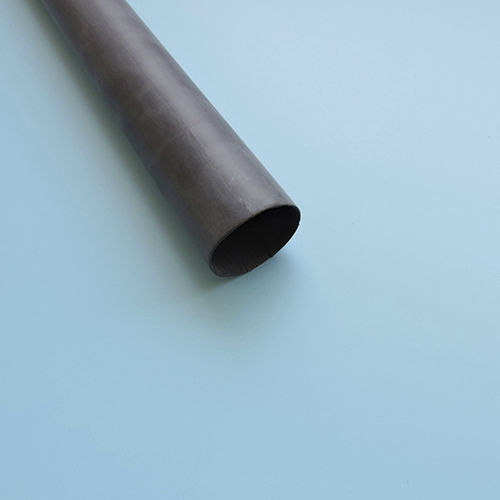

Tubo em poliolefina HBWJ-125G
para a indústria eletrônicade processoisolante

Tubo em poliolefina - HBWJ-125G - Suzhou Volsun Electronics Technology Co.,Ltd - para a indústria eletrônica / de processo / isolante
Tubo em poliolefina - HBWJ-125G - Suzhou Volsun Electronics Technology Co.,Ltd - para a indústria eletrônica / de processo / isolante
Guardar nos favoritos
Comparar


Características

Material
em poliolefina
Aplicações
de processo
Outras características
retardante de chama, isolante, de parede espessa
Diâmetro interno

MÁX: 100 mm
(3,937 in)

MÍN: 2 mm
(0,079 in)

Pressão

14 MPa

Temperatura

MÁX: 125 °C
(257 °F)

MÍN: -55 °C
(-67 °F)

Descrição

HBWJ-125G (3,5X)Os tubos retardadores de chama são feitos de materiais poliolefínicos cujas propriedades são modificadas através do processo especial de radiação ionizante com aceleradores electrónicos. É ignífugo e altamente isolante com uma parede relativamente mais espessa do que os tubos de parede simples normais. Este produto é encontrado em muitas aplicações esp. retardador de chama que requerem condições como isolamento e protecção para ligações médias de cabos de alta tensão, terminações e barramento, bem como diferentes tipos de tubagens pela sua excelente resistência à corrosão, resistência à abrasão. Características ● Retardador de chamas, amigo do ambiente ● Temperatura mínima de encolhimento: 80°C ● Temperatura mínima de recuperação total: 120°C ● Taxa de retracção: 3.5:1 . ● em conformidade com RoHS . ● Cor padrão: preto, mais cores estão disponíveis mediante pedido

---
