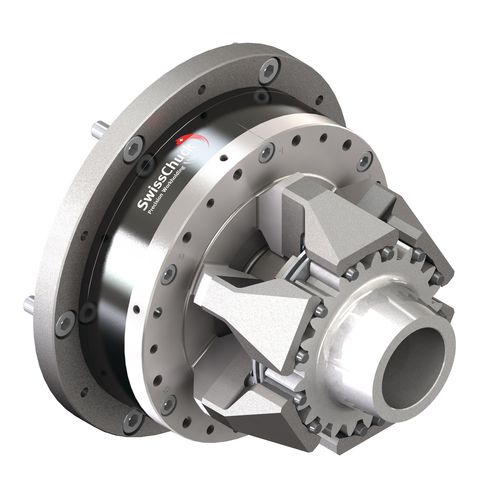

Mandril de fixação de peças de retificação VMCHP

de alta precisãocilíndricorotativo

Os mandris de membrana pneumáticos da série 6VMCHP fixam peças de trabalho com a mais alta precisão. Este mandril atinge repetidamente uma concentricidade de ≤ 0,002 mm. Devido à distribuição da força por seis mandíbulas, mais a elasticidade do diafragma, este mandril é particularmente adequado para fixar peças de baixa deformação. O mandril de membrana é operado através de uma unidade de alimentação rotativa, que é aparafusada, através do fuso da máquina, diretamente no corpo do mandril. No centro do mandril existe um orifício de passagem, que pode ser utilizado para a alimentação direta de fluido de retificação, operação de purga de ar ou reconhecimento da presença da peça. Funções e campos de aplicação - Para acionamento frontal externo - Acionamento frontal pneumático - Vedado contra contaminação - Mandril ideal para todas as máquinas de retificação cilíndrica Vantagens - Máxima precisão ≤ 0,002mm - Curso de abertura suficiente permite o carregamento automático - Adequado para tempos de ciclo rápidos - Os batentes axiais são montados diretamente no corpo da bucha, garantindo uma elevada estabilidade - Alimentação de fluido de retificação através do centro - Interface de precisão para os mordentes superiores; não é necessário retificar a posição de aperto - Efeito de retração do batente axial durante o aperto A troca de mordentes com tolerâncias micrométricas é fácil! Todos os mandris de diafragma possuem furos de localização rectificados com precisão para um posicionamento preciso das esferas. Esta caraterística de design assegura uma mudança rápida do mordente de aperto, independentemente do mandril, sem ter de retificar os mordentes. Deste modo, poupa-se tempo valioso e aumenta-se a produtividade. Em condições óptimas, os mordentes podem ser mudados com uma precisão de ≤ 0,002 mm.
