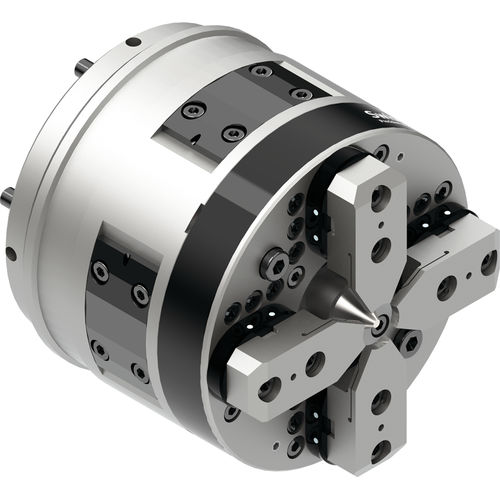

Mandril de fixação de peças hidráulico OVEKAV

de retificaçãocom 3 castanhascom 4 castanhas

Os sistemas de fixação para máquinas de retificação são concebidos para peças de trabalho do tipo eixo entre centros. Estas buchas principais são constituídas por uma unidade de base de duas partes com um ponto central e uma bucha de maxilas de compensação deslocável. As peças de trabalho são mantidas entre centros e fixadas, com compensação, pela bucha de mandíbulas estendida. Nesta posição, as peças são então rectificadas nesta posição. Quando aberto, o mandril pode ser deslocado para trás contra o fuso até 50 mm. Este movimento liberta o ponto de fixação anterior, que também pode ser rectificado. Aqui, o acionamento da peça de trabalho é realizado por fricção entre o ponto central e a peça de trabalho ou por um acionador que pode engatar a peça de trabalho. Com estes sistemas de fixação, as peças podem ser completamente acabadas e rectificadas numa única operação de fixação. Funções e campos de aplicação - Mandril de compensação com acionamento hidráulico para fixação entre centros - Mandril deslocável - Versões de 2, 3, 4 e 6 mordentes em vários tamanhos - Concebido principalmente para máquinas de retificação - Versões especiais para operações combinadas de retificação e torneamento duro Vantagens - Compensação hidráulica - Lubrificação por circulação de óleo patenteada - Sem manutenção - A deslocação axial permite a retificação da posição inicial de aperto - Comprimento de deslocação até 100 mm Com lubrificação por circulação de óleo patenteada! O mandril de aperto de acionamento hidráulico da série OVEKAV está equipado com a lubrificação por circulação patenteada EP1 190 815. Todos os componentes internos do mandril são lubrificados ativamente durante cada processo de fixação. Com mandris praticamente isentos de manutenção, isto resulta em custos mínimos de ciclo de vida.
