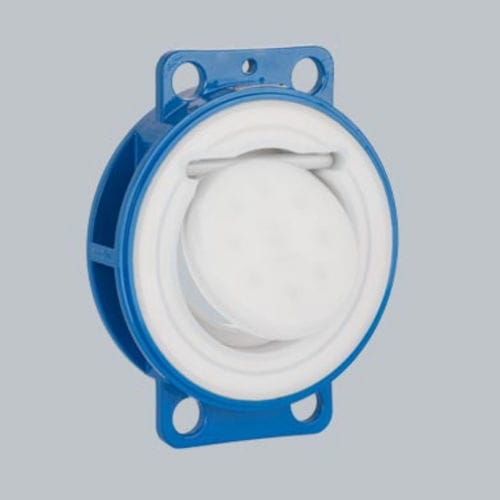

Válvula de retenção de portinhola SSCde discoDINde controle de vazão
Guardar nos favoritos
Comparar
Características
- Tipo
- de portinhola, de disco
- Norma
- DIN
- Aplicações
- de controle de vazão, para líquidos corrosivos
- Material
- em aço inoxidável, em aço fundido
- Outras características
- de montagem horizontal
- DN
MÍN: 40 mm
(1,575 in)MÁX: 600 mm
(23,622 in)- Pressão
10 bar, 16 bar
(145 psi, 232,1 psi)- Temperatura
MÍN: -40 °C
(-40 °F)MÁX: 200 °C
(392 °F)
Descrição
Válvulas de retenção oscilantes totalmente revestidas para um controlo seguro do fluxo sem retorno de meios de processo corrosivos.
Características principais
- Corpo tipo wafer, de duas e três peças, combinado com DIN/ANSI
- Olhais de centragem para uma instalação segura
- Disco inclinado (para fechar por gravidade mesmo quando a tubagem não está completamente nivelada)
- Disco auto-retido, sem necessidade de contra-flanges para manter o disco no lugar
- Instalação horizontal ou vertical
- Lábio de vedação integrado (para vedar a baixas pressões diferenciais)
Dados técnicos
Flanges
EN 1092-1 B1
ANSI 150lbs
Face a face - EN 558-1 série 20 - ASME B16.10
Corpo - Aço fundido 1.0619 - ASTM A216 WCB
Revestimento - PFA, PFA-AS (condutor)
Disco da válvula - PFA, PFA-AS-encapsulado (condutor)
Condições de funcionamento - (dependendo da seleção do material)
Opções
Disco da válvula - SS316L, Titânio Grau 2, Hastelloy C
---
Catálogos
Não estão disponíveis catálogos para este produto.
