Sistema de medição de distância LPR®-SAFE

de radarpara aplicações industriaispara aplicações ferroviárias

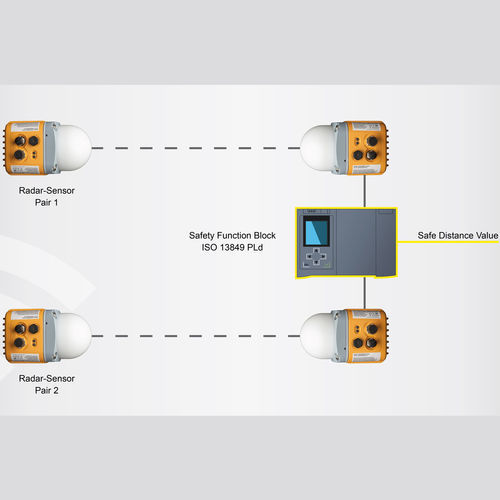

O LPR®-SAFE é um sistema para a medição segura de distâncias, em conformidade com a norma de segurança funcional EN ISO 13849 PLd. É adequado para sistemas de guindastes semi-automáticos e automáticos ou veículos sobre carris, por exemplo. O LPR®-SAFE consiste em sensores de medição de distância por radar da série LPR®-1DHP-291 (60 GHz) ou LPR®-1D24 (24 GHz) que, juntamente com um bloco de funções certificado (EN ISO 13849 PLd) num PLC Siemens à prova de falhas, permitem uma medição de distância precisa e funcionalmente segura. Para o efeito, são montadas duas secções de medição redundantes com dois sensores cada, todos do mesmo tipo. Ambas as secções de medição funcionam em modo de radar secundário redundante, assegurando que a medição apenas é efectuada para a unidade parceira devidamente configurada. Cada uma das duas secções de medição redundantes fornece valores de distância, que são encaminhados para um PLC à prova de falhas, onde as distâncias medidas são comparadas no bloco de funções certificado (EN ISO 13849 PLd). Os valores medidos podem ser lidos e comparados num ou em ambos os lados da secção de medição com o seu próprio PLC em cada lado. Se o desvio das distâncias medidas de ambas as secções estiver dentro das tolerâncias permitidas, os valores medidos são marcados como seguros. Caso contrário, a medição é marcada como insegura e as acções correspondentes podem ser desencadeadas no lado do sistema (da ponte rolante). Dependendo do tipo de sensor utilizado, resultam diferentes gamas e precisões. As aplicações: - Deteção de posição - Medição de distâncias - Prevenção de colisões - Soluções personalizadas
