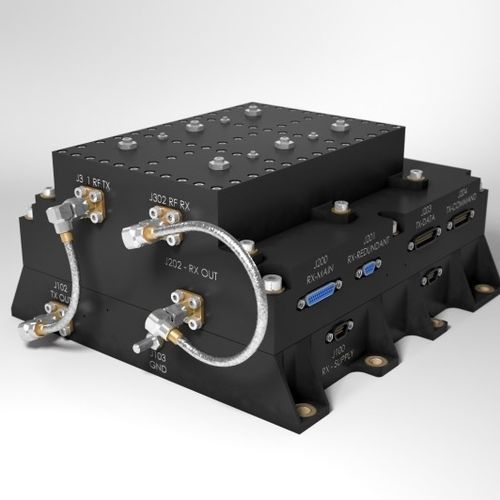

Transceptor RF EWC29

FMde satélitede telemetria

EWC29 CLASSE 3 (& CLASSE 2) é um transponder de banda S fiável, de alto desempenho e baixo consumo de energia, que foi desenvolvido pela CNES (Agência Espacial Francesa) e Syrlinks para plataformas de tamanho médio. A 1ª geração do transceptor de banda S SYRLINKS chama-se EWC15 e foi co-desenhado com o CNES em 1997, com base num conceito inovador e fiável utilizando COTS qualificados e testes de esforço em unidades do Modelo de Qualificação. O EWC15 já foi lançado em numerosas e famosas missões, tais como ROSETTA, DEEP-IMPACT, DEMETER, PARASOL, ... Até ao dia de hoje, mais de 20 missões e unidades LEO FM. Desde 2014, Syrlinks oferece uma segunda geração de transceptor e transponder de banda S, denominado EWC29, baseado em componentes qualificados para o espaço e totalmente compatível com a norma ECSS-Q-ST-60C CLASSE 3. As características Doppler (Coherent Mode) e Ranging estão disponíveis como opções. Para a secção de transmissão, o EWC29 funciona na gama 2200-2290MHz. A potência de saída RF pode ser ajustada de +27 a +37 dBm com uma taxa de dados de 10kbps a 5 Mbps (opções). Para a secção do receptor, o EWC29 opera na gama de frequências 2025-2110MHz a uma taxa de dados que pode ser seleccionada na gama de 8 a 256kbps. A concepção do produto inclui peças internas independentes: - Transmissor (TeleMetry - TM), - Receptor (TeleCommand - TC) e duplexer. Ambas as funções são independentes e incluem cada uma delas um conversor DC-DC isolado com um intervalo de entrada de 22/37V. Alguns "fusíveis electrónicos" são também implementados a bordo, a fim de desligar algumas linhas de alimentação em caso de travamento - ou consumo excessivo de corrente - devido a radiações espaciais.
