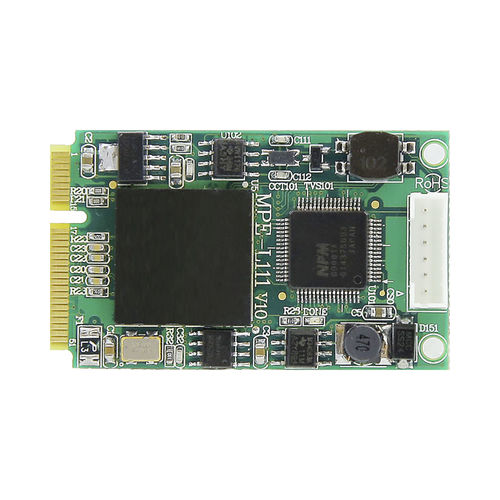

Placa de controlo de motor PCI MPE-L111

EthernetRS-485de alta velocidade

O cartão de controle mestre MPE-L111 foi projetado para usuários que precisam desenvolver rápida e facilmente aplicações como controle de movimento e controles de E/S. A MPE-L111 é uma mini placa de controle máster PCI Express com extensão de rede em tempo real de alta velocidade chamada Motionnet. Motionnet é uma nova série de sistemas de comunicação projetados para aplicações versáteis de automação. Características ● mini PCI Express ● PCI Express mini Card Electromechanical Rev. 1.2 ● Max. Taxa de transferência de 20Mbps ● 1 Anel do Motionnet® Master ● Max. 64 Motionnet® módulos escravos suportados Motionnet® Número do anel: 1 Interface serial: RS-485 half duplex com isolamento do transformador Cabo tipoCAT5: Cabo UTP/STP Ethernet Protecção contra sobretensões: 10KV Velocidade de transmissão: 2.5Mbps, 5Mbps, 10Mbps e 20Mbps Controle de fluxo de dados: Automático Distância de comunicação: Max. 100M (20Mbps/32 módulos escravos) Número do módulo escravo de comunicação: 1 Anel com Max. 64 escravos Fator de forma: mini PCI Express Geral Tipo de autocarro: 1 via 2.5 Gb/s PCI Express Consumo de energia: 3.3VDC a 500mA típico Temperatura de trabalho: 0 a 60°C
