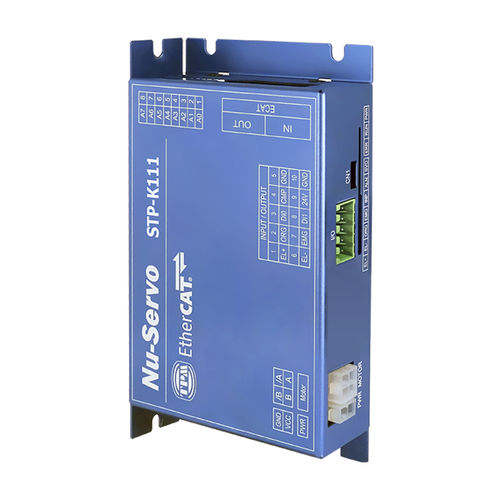

Servoconversor CC STP-K series

de 2 eixosEthernetde movimento 3D

Características ● Max. Taxa de transferência de 100Mbps ● Controle de micro-passos de 1 eixo ● K111: Atual 2.8A ● Sistema de condução de corrente bi-polar ● Resolução: 500~50.000 pulso/revolução ● DIP switch para definição de endereço ● Dimensões: C-74 x L-140 x A-31 mm EtherCAT Interface SerialFast Ethernet, Full-Duplex Relógio Distribuído0,5 / 1 / 2 / 4 ms Cabo tipoCAT5 UTP/STP Cabo Ethernet Protecção contra sobretensões10KV Velocidade de transmissão100 Mbps Modo de suporteCSP, PP, Home Sinal de entrada E/SPEL, MEL, ORG e EMG Controle de posiçãoModo incremental / Absoluto Intervalo de dados: 32 bits Homing modeORG, Limit & totalmente 31 tipos Dirija Tensão de entrada24VDC Sistema de acionamento modelo 2-fase, bipolar de corrente Consumo de corrente3,0W típico (120mA/24VDC) sem carga Temperatura ambienteEm uso: 0~50℃ Em armazenamento: -20~70℃ HumidityIn use: 35~85% (Sem condensação) Em armazém: 10~90% (Sem condensação) Micro degrau 1,1/2,1/4,1/8,1/16,1/32,1/64, 1/128, 1/256 configurado por software Indicador LEDPWR, RUN, ERR, SVON, ALM, EMG, ORG, PEL e MEL Funções de protecçãoConectar à resistência de sentido de corrente para a ponte A.B Configuração atualCorrente: 2.8A (K111) / 4.2A (K112) Selecionado: configurado por software
