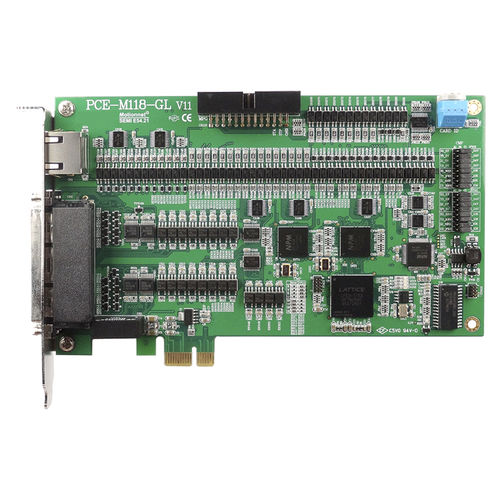

Placa de controlo de motor PCI PCE-M118-GL

de 8 eixosde 2 eixosdigital

O PCE-M118-GL é um controlador de movimento avançado que consiste em 2 partes principais, controlador de movimento de 8 eixos e extensão de rede em tempo real de alta velocidade, Motionnet. O controle de movimento de 8 eixos fornece interpolação linear de 2 a 4 eixos, interpolação circular de 2 eixos e também interpolação contínua com continuidade de velocidade. Ele fornece 13 modos de homing para diferentes designs de máquinas. Também oferece funções de comparação de posição e saída de disparo para aplicar a outras aplicações, como a aquisição de imagens on-the-fly. As funções de trava de posição e interrupção permitem aos usuários utilizar amplamente com outras aplicações, como a medição do comprimento da máquina ferramenta. O PCE-M118-GL fornece interfaces de E/S digitais dedicadas a servo acionamento/motor, por exemplo, ALM, INP e ERC e também interfaces de E/S digitais dedicadas a máquina, por exemplo, ORG, PEL e EMG. Estes sinais I/O dedicados garantem a funcionalidade via hardware e, portanto, reduzem a carga de software. Características ● Compatível com PCI Express x1 ● Controle de movimento a bordo de 8 eixos com o Max. 6.5MHz de saída de pulso ● 1 Anel da Motionnet®Master ● Max. 64 Motionnet®slave módulos de suporte ● Interpolação linear, circular, helicoidal e contínua ● Função de trinco de posição de alta velocidade ● Iniciar/pararar simultaneamente em vários eixos ● Tempo de aceleração e desaceleração programável ● Saída e interrupção de pulso programável ● Comparação de posições e saída do gatilho ● Comparar saída FIFO x 4 ● Taxa de transferência programável de baud-rate até 20Mbps ● Gerador de pulsos manual ● IC de Hardware com identificação única Controle de Movimento Modo de saída de impulsos: FORA/SAÍDA, CW/CCW, A/B Taxa de saída de pulsos: Max. 6.5Mpps Faixa de posição: 32 bits Modo de retorno a casa: 13 tipos Perfis de velocidade: Curva T e Curva S
