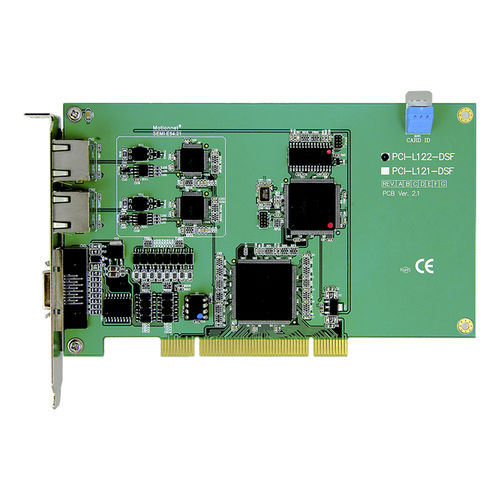

Placa de controlo de motor PCI PCI-L122-DSF

EthernetdigitalRS-485

A placa de controle mestre PCI-L122-DSF foi projetada para usuários que precisam desenvolver rápida e facilmente aplicações, como controle de movimento e controles de E/S. A PCI-L122-DSF é uma placa de controle mestre PCI padrão com extensão de rede em tempo real de alta velocidade chamada Motionnet. Motionnet é uma nova série de sistemas de comunicação projetados para aplicações versáteis de automação. O PCI-L122-DSF foi projetado seguindo o fator de forma padrão PCI. Este master pode conectar até 64x2=128 módulos escravos. Existem 3 categorias de módulos escravos, para controle de movimento, E/S digital e funções diversas. Características ● Max. Taxa de transferência de 20Mbps ● 2 Anéis do Motionnet® Master ● Max. 128 módulos escravos Motionnet® suportados ● Instalação fácil com ficha telefónica RJ45 e diagnóstico por LED ● E/S isoladas de propósito geral: 8 DI e 8 DO ● IC de Hardware com identificação única Motionnet® Número de anel: 2 Interface serial: RS-485 half duplex com isolamento do transformador Tipo de cabo: Cabo Ethernet CAT5 UTP/STP Protecção contra sobretensões: 10KV Velocidade de transmissão: 2.5Mbps, 5Mbps, 10Mbps e 20Mbps Controle de fluxo de dados: Automático Distância de comunicação: Max. 100M (20Mbps/32 módulos escravos) Número do módulo escravo de comunicação: 2 Anéis com Max. 128 escravos (1 Anel com 64 escravos) Entrada digital isolada: IN x 8, NPN/PNP tipo Saída digital isolada: OUT x 8, tipo NPN Identificação única: IC de hardware Geral Tipo de autocarro: Espec. PCI. 2.2; suporta 32 bits Consumo de energia: 5VDC a 500mA típico Temperatura de trabalho: 0 a 60°C
