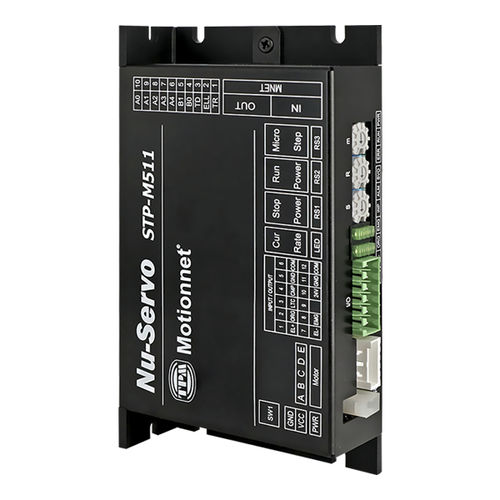

Controlador de movimento de 1 eixo STP-M511

de passoEthernetRS-485

STP-M511 Características ● Unidade de micro-passo Motionnet® de 5 fases ● Mínima vibração e ruído ● Alta precisão posicional ● Corrente de funcionamento e corrente de paragem ajustáveis ● Micropasso selecionável ● Max. Taxa de transferência de 20Mbps ● Instalação fácil com ficha telefónica RJ45 e diagnóstico por LED ● Dimensão : L-79 x L-140 x A-30mm Motionnet® Controlador de comunicação Motionnet® controlador de movimento escravo ASIC Interface serial RS-485 com isolamento do transformador Tipo de cabo CAT5 UTP / STP Cabo Ethernet Protecção contra sobretensões 10KV Velocidade de transmissão 2.5Mbps, 5Mbps, 10Mbps e 20Mbps Multi Eixos Drive Max. 32 conjuntos / anel Sinal de entrada E/S PEL, MEL, ORG, LTC e EMG Sinal de saída de E/S CMP Controlo de posição Modo incremental / Modo absoluto Gama de dados : 28 bits Modo de entrada ORG, fase Z, Limite Totalmente 13 tipos Software Biblioteca Motion (DLL) para Win XP / 7 / 10 Dirija Tensão de entrada 24 ou 48V DC Modelo de acionamento 5-fases Corrente de condução 0.5~1.5A Max / Fase Ajuste da corrente de accionamento RUN : 0~F por interruptor rotativo STOP : 0~F por interruptor rotativo Micro-passos 1, 2, 5, 10, 25, 50, 125, 250, 3, 4, 6, 12,18, 24, 36, 72 por interruptor rotativo Visor LED EL+, EL-, ORG, EMG, INP, ALM, SVON, PWR, RUN, ERR, Taxa de Corrente Consumo de corrente 3,1W típico (130mA / 24V) sem carga Temperatura ambiente Em uso : 0~50 °C Em armazenamento : -20~70 °C Umidade Em uso : 35~85% (Sem condensação) Em armazenamento : 10~90% (Sem condensação) Vib. reset 0.5G
