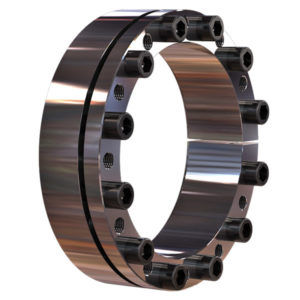

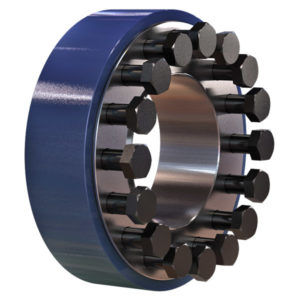

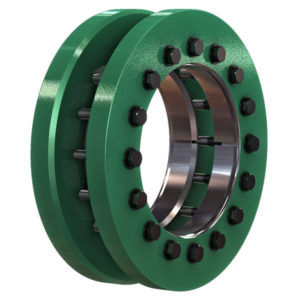

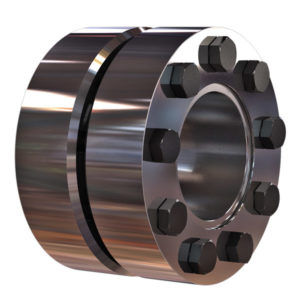

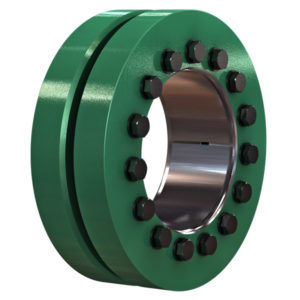

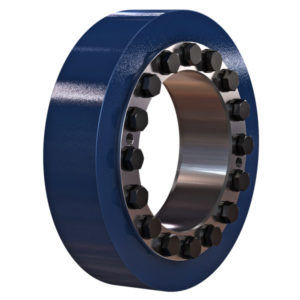

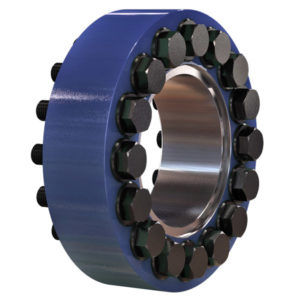

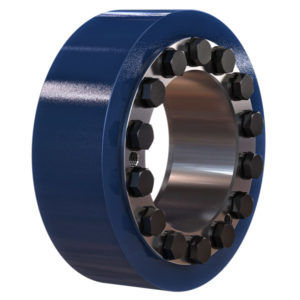

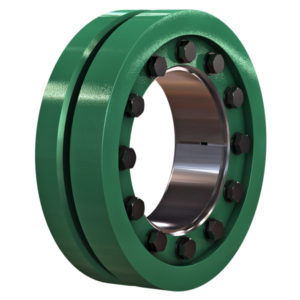

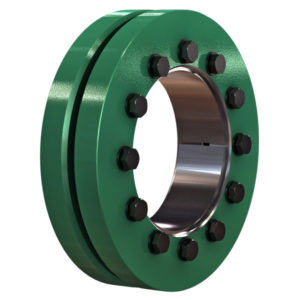

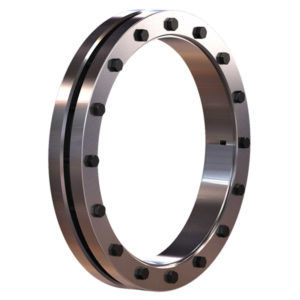

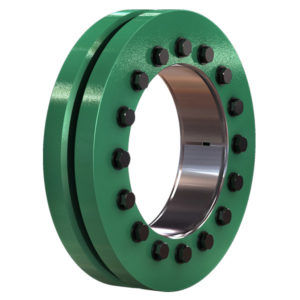

Disco de contração 3393 series

A função principal de um disco de retracção é a ligação segura de um eixo a um cubo por meio de um bloqueio por fricção. Por exemplo, entre um eixo de acionamento e um eixo oco de engrenagem. O disco de contração cria uma conexão sem folga ao pressionar o cubo sobre o eixo. Este tipo de conexão é utilizado principalmente para a transmissão de torque. O disco de contração fornece apenas as forças necessárias e não transmite por si só quaisquer forças ou binários entre o eixo e o cubo. Não está, portanto, no fluxo de força. A montagem é feita empurrando o disco de retracção para o eixo oco e depois apertando os parafusos. Ao utilizar superfícies cônicas, o diâmetro interno é reduzido e a pressão radial é acumulada. Os discos de retracção da série 33xx são de auto-travamento. As forças de aperto são, portanto, fornecidas pelos parafusos. Estes são apertados de forma nivelada (caminho controlado). Os discos retrácteis são fornecidos prontos para instalação. Para um funcionamento perfeito e para atingir um coeficiente de atrito suficientemente elevado, as superfícies de contacto entre o eixo e o cubo devem estar livres de gordura, secas e limpas. As superfícies funcionais do disco de retracção, as roscas e os apoios de cabeça dos parafusos já estão lubrificados ex works. Deve ser utilizado Molykote G-Rapid Plus ou um lubrificante comparável. As superfícies de contacto entre a manga e o cubo devem ser lubrificadas com óleo ou graxa antes da montagem.
