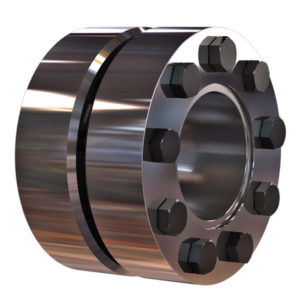

Acoplamento de eixo rígido Typ W series
sem folgacom medição de torquecom luva

acoplamento de eixo rígido
acoplamento de eixo rígido
acoplamento de eixo rígido
acoplamento de eixo rígido
Guardar nos favoritos
Comparar


Características

Tipo
rígido
Performance
sem folga
Outras características
com medição de torque
Fixação
com luva
Torque

MÁX: 465.000 Nm
(342.966,3994 ft.lb)

MÍN: 30 Nm
(22,1269 ft.lb)

Descrição

A função principal de um acoplamento de eixo rígido é a ligação segura e sem folgas de duas extremidades de eixo através de um acoplamento por fricção. Por exemplo, entre um eixo de entrada e de saída e principalmente para a transmissão do torque. Os acoplamentos de eixo consistem em uma luva de conexão e dois sistemas de aperto externos e não podem ser separados como acoplamentos de flange. Os sistemas de fixação externa criam uma conexão sem folga ao pressionar a luva nas extremidades do eixo. Eles fornecem apenas as forças necessárias e não transmitem, eles próprios, quaisquer forças ou momentos entre as extremidades do eixo. Estes sistemas de aperto externo não se encontram, portanto, no fluxo de força, mas isto aplica-se à manga de ligação. A montagem é feita empurrando o acoplamento para as extremidades do eixo e a fixação subsequente por meio de uma união roscada. Para um funcionamento adequado e para atingir um coeficiente de atrito suficientemente elevado, as superfícies de contacto nas extremidades dos eixos devem estar isentas de gordura, secas e limpas. Os nossos acoplamentos do eixo são fornecidos prontos para instalação. As superfícies funcionais dos sistemas de fixação externa, assim como as roscas e os apoios de cabeça dos parafusos, já estão lubrificados ex works.

---

Catálogos

Product catalog
Product catalog
223 Páginas
