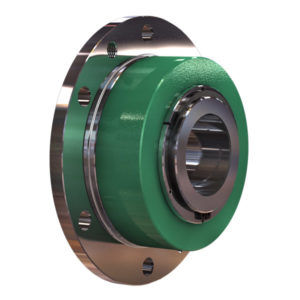

Acoplamento rígido FKH series

por fricçãopara eixopara flange

A função principal de um acoplamento de flange hidráulico (a seguir denominado FKH) é a conexão segura de dois eixos. Por exemplo, entre um eixo de acionamento e um eixo da caixa de velocidades. O FKH cria uma conexão rígida e sem folga entre os eixos. Este tipo de conexão é utilizado principalmente para transmitir o torque, mas também pode absorver os momentos de flexão. A FKH está no fluxo de potência. A montagem é feita empurrando o FKH para o eixo e depois fixando-o com o sistema hidráulico. Usando superfícies cônicas, o diâmetro interno é reduzido e a pressão radial é acumulada. Após a fixação, a FKH é bloqueada mecanicamente e a pressão hidráulica é liberada. Este procedimento simples torna a FKH adequada para processos de aperto repetitivos. Vantagens da FKH: - momentos de torção e flexão de alta transmissão (alto coeficiente de fricção) - desenho/adaptação específica da aplicação - fácil montagem e ajuste devido ao ajuste de folga - pressão relativamente baixa (sistema fechado) - fixação e desbloqueio rápidos - design simples (cone simples) - comprimento de instalação curto - também pode ser usado para poços com chaveta (deve ser preenchido) - combinação de diferentes diâmetros de eixo Para um funcionamento adequado e para atingir um coeficiente de atrito suficientemente elevado, as superfícies de contacto entre o eixo e o FKH devem estar livres de gordura, secas e limpas. As superfícies funcionais do FKH são fornecidas com lubrificante ex works.
