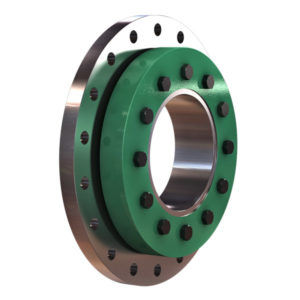

Acoplamento rígido AFS series

por fricçãopara eixopara flange

A função principal do acoplamento de flange rígido é a ligação segura e sem folga de dois eixos através de encaixe por fricção. Por exemplo, entre um eixo de acionamento e um eixo agitador. Os acoplamentos de flange podem ser separados directamente nos flanges. Os anéis de pressão utilizados criam uma ligação sem folgas ao pressionar os cubos dos flanges sobre os eixos. Este tipo de ligação é utilizado principalmente para transmitir o binário. No entanto, também pode ser utilizado para transmitir forças axiais e momentos de flexão. A conexão de contração fornece apenas as forças necessárias e não transmite por si só quaisquer forças ou momentos entre os eixos e os cubos dos flanges. Não está, portanto, no fluxo direto da força. A montagem é feita empurrando as metades do flange para as extremidades do eixo e depois apertando os colarinhos de empuxo. Em seguida, os flanges são ligados por meio de parafusos. Os engates de flange são fornecidos prontos para a instalação. A fixação é feita com ferramentas de aparafusamento padrão. Opcionalmente com uma ferramenta de aperto hidráulico. Para um funcionamento adequado e para atingir um coeficiente de atrito suficientemente elevado, as superfícies de contacto entre as extremidades dos eixos e os cubos dos flanges, bem como as superfícies de contacto dos flanges, devem estar isentas de gordura, secas e limpas. As superfícies funcionais dos cones, roscas e apoios de cabeça dos parafusos já estão lubrificadas ex works.
