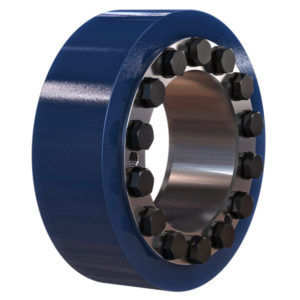

Disco de contração 3191 series

A função principal de um disco de retracção é a ligação segura de um eixo a um cubo por meio de um bloqueio por fricção. Por exemplo, entre um eixo de acionamento e um eixo oco de engrenagem. O disco de contração cria uma conexão sem folga ao pressionar o cubo sobre o eixo. Este tipo de conexão é utilizado principalmente para a transmissão de torque. O disco de contração fornece apenas as forças necessárias e não transmite por si só quaisquer forças ou binários entre o eixo e o cubo. Não está, portanto, sujeito ao fluxo de força. A montagem é feita empurrando o disco de aperto sobre o eixo oco e depois apertando os parafusos. Utilizando superfícies cônicas, o diâmetro interno é reduzido e a pressão radial é acumulada. Os discos de retracção da série 31xx são de auto-travamento. As forças de aperto são, portanto, fornecidas pelos parafusos (com controle de força). Isto permite compensar directamente a folga entre o eixo e o cubo sem a sobrecarga que pode ocorrer com os discos de retracção controlados pela trajectória devido a folga demasiado pequena ou demasiada. As excepções são os discos de retracção do tipo 3173, bem como os tipos 3191 e 3193 até d 185mm. Estes são apertados de forma nivelada (controlados por curso). Os discos encolhíveis são fornecidos prontos para instalação. Para um funcionamento adequado e para atingir um coeficiente de atrito suficientemente elevado, as superfícies de contacto entre o eixo e o cubo devem estar livres de gordura, secas e limpas. As superfícies funcionais do disco de retracção, as roscas e as posições da cabeça dos parafusos já estão equipadas com lubrificante ex works. O lubrificante deve ser Molykote G-Rapid Plus ou equivalente. As superfícies de contacto entre a manga e o cubo devem ser lubrificadas com óleo ou graxa antes da montagem.
