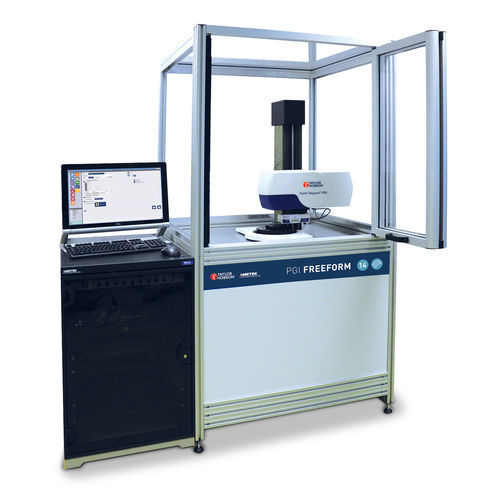

Profilômetro óptico Talysurf® PGI Freeform

3Dpara medição da rugosidade de superfíciespara medição de planeza de superfícies

perfisómetro 3D de óptica livre para acabamento de superfície e medição de forma O Form Talysurf® PGI Freeform (Interferómetro de Grelha de Fase) é um profilómetro 3D Freeform versátil e de alta resolução para medições de alta precisão. Executa acabamento de superfície e análise de forma para óptica freeform. Um sistema totalmente automatizado, rápido e preciso de medição óptica de forma livre. O Form Talysurf® PGI Freeform fornece medição e análise 3D raster/radial de esferas, asféricos, difractivos e formas livres. Redução do tempo de ciclo de medição com rotinas e análises totalmente automatizadas, incluindo medições de lotes para superfícies freeform. Versátil e fácil de usar -Gama de bitola até 28 mm* -Resolução até 0,8 nm -Costa até 50° -Exactidão da medição a partir de 100 nm (PV) A Forma Talysurf® PGI Freeform pode funcionar com muitas das mais recentes equações utilizadas para a definição de superfícies freeform tais como Toric, Bi-conic, Anamorphic asphere, Ellipsoid, NURBS, Zernike, A-Cylinder e Cloud of points.
