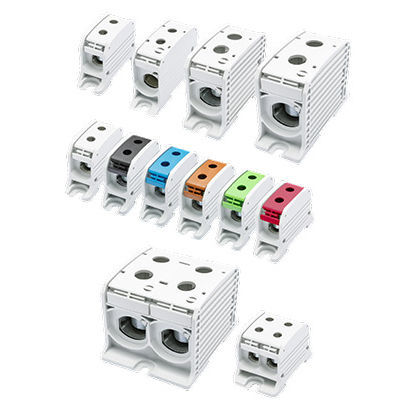

Os blocos de terminais de potência compactos abrangem aplicações desde a engenharia mecânica, equipamento industrial, automação até turbinas eólicas, energia solar e comutadores. Capacidade de ligação de 50 a 300 mm² e montagem em calha ou painel TS35.
Caraterísticas de configuração
- Número de pólos 1
- Número de posições 2, 4
Caraterísticas eléctricas
- Corrente nominal (IEC) (A) 150, 200, 232, 353, 520
- Classificação de corrente (UL) (A) 120, 150, 155, 200, 250, 310, 340, 420
- Classificação da tensão (IEC) (VAC) 1000
Caraterísticas dos contactos
- Corrente nominal do contacto (Max) (A) 150, 200, 310, 520
Fixação mecânica
- Tipo de montagem do conetor Calha DIN
Caraterísticas da caixa
- Material do invólucro PA 6
Dimensões
- Altura do produto (mm) 45, 57, 73,5, 83,5
- Altura do produto (pol.) 1,77, 2,24, 2,89, 3,28
- Largura do produto (mm) 20, 25,5, 35,6, 45, 47, 67,6
- Largura do produto (pol.) .787, 1, 1,4, 1,77, 1,85, 2,66
- Profundidade do produto (mm) 70, 93, 105, 118
- Profundidade do produto (pol.) 2,75, 3,66, 4,13, 4,64
Normas da indústria
- Classificação de inflamabilidade UL UL 94V-2
Número de referência
- Número interno TE CAT-ABS-CBS
---
