Dispositivo de monitoramento de potência TC series

de vibraçãode mediçãoPROFIBUS

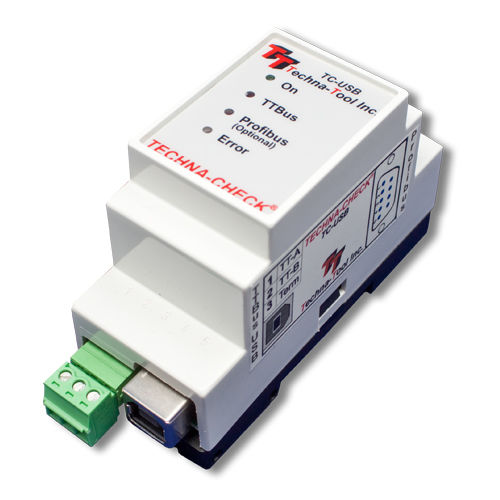

O Techna-Check® modelo TC-USB é um sistema de Monitorização de Ferramentas concebido para utilizar os nossos transdutores de potência da série PWM-TTBUS para medir a verdadeira potência num fuso da máquina ou motor de eixo. Pode ser utilizado em motores standard, servomotores CA e variadores de frequência. O Techna-Check determina se existe uma ferramenta Quebrada, Tediosa ou Ausente. O sistema também tem a capacidade de fazer interface com um acelerómetro para medir a vibração num fuso ou numa fixação e verificar se está dentro de uma gama definida. - Interface USB para uma ligação simples e fiável ao PC - Monitores 1-128 ferramentas ou processos de corte por motor - 1-20 motores podem ser ligados a um único dispositivo TC-USB - Compatibilidade Profibus opcional - A parametrização é feita usando o software TTMON - Limites independentes para a pausa, contundência, desaparecimento e supervisão de ociosidade - Função de envelopagem curva para limites - Limite de pontos de contacto utilizados para máquinas de moer e equilibrar O TC-USB faz interface com o controlo da máquina utilizando 24vdc I/O ou Profibus. Uma única unidade TC-USB pode monitorizar até 20 motores/máquinas diferentes e cada máquina pode ter 128 ferramentas ou trajectórias de corte diferentes monitorizadas. A selecção de ferramentas é feita utilizando entradas binárias através do módulo I/O100T que são tipicamente dadas a partir de códigos M/Marco I/O ou utilizando Profibus sem a I/O100T. Uma vez que a unidade tenha sido mandada monitorizar, o sistema medirá a potência que é utilizada apenas para rodar o fuso; isto é rotulado como o consumo inactivo (figura 1). Podem ser definidos limites altos e baixos para a potência de marcha lenta para determinar se uma correia se partiu ou se os rolamentos estão a ficar maus no fuso.
