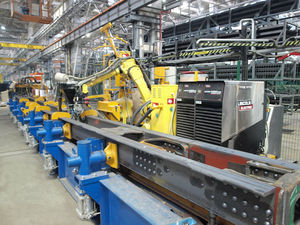

Sistema de geolocalização de dados

O sistema foi concebido para o seguimento automático das juntas de ranhura em V sem enchimento ou com enchimento parcial após a passagem da soldadura durante a soldadura por arco ou arco submerso. O sistema é composto por duas partes básicas: sensor laser (LS) com controle por microprocessador e módulo de comunicação (CM). O sensor laser fornece medição sem contato de deslocamento lateral e vertical do centro da junta de topo e transferência de dados para o módulo de comunicação através da interface RS-422. O sensor laser também está equipado com saída de TV para rastreamento visual da operação do sistema. As principais funções do módulo de comunicação são: receber os dados do sensor laser, formando os sinais de correção da posição da cabeça de soldagem lateral e vertical, ajuste do sistema de rastreamento, coordenação com o controlador principal do moinho de soldagem, pingente do operador e computador externo para parametrização do serviço e configuração do sistema de rastreamento. O sistema de rastreamento é integrado ao equipamento de soldagem existente no moinho de solda. A saída de TV do sensor está conectada ao sistema de exibição remota existente. O módulo de comunicação é facilitado pela interface necessária, entradas e saídas digitais e/ou analógicas para a interação com a máquina de soldar e o operador pendente (a lista de sinais necessários é adicionalmente coordenada com o cliente, dependendo do tipo de máquina de soldar). O sistema de rastreamento é baseado em modernos componentes eletrônicos de uso industrial e placas de impressão que garantem a confiabilidade avançada do equipamento fornecido.
