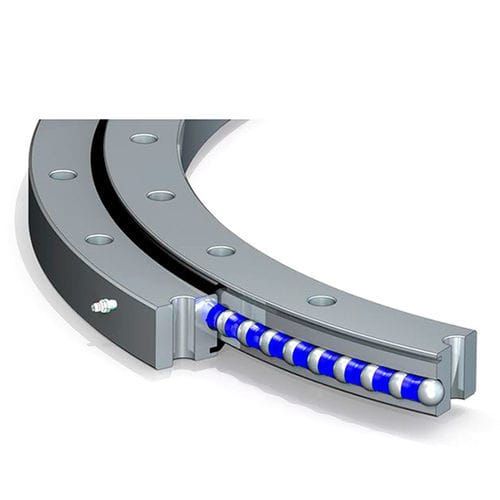

Rolamento de giro sem engrenagem SD.20.C SD.20.B

de rolos cruzadosde esferas com quatro pontos de contatode uma única fileira

Sem anéis giratórios dentados Anel giratório sem dentes versão leve A coroa de giro versão leve, é a versão mais comum e utilizada do mercado, para aplicações simples com cargas médias/baixas é amplamente utilizado para máquinas alimentares, máquinas de embalagem e máquinas ambientais. Anel giratório sem dentes com uma fila de esferas A Tecma Drive desenvolve e fornece anéis giratórios com esferas de quatro pontos de contacto na versão de uma fila de esferas composta por dois anéis giratórios com pista temperada por indução, numa estrutura compacta e leve, que passará por esferas de aço e espaçadores de poliamida ou metal na pista circular em quatro pontos. Esta versão de anel giratório pode suportar forças axiais e radiais, e momento de inclinação ao mesmo tempo, eles são geralmente predestinados em aplicações como conversores rotativos, manipuladores de soldadura, guindastes pequenos e médios, escavadoras e outros tipos de máquinas de construção. Anel giratório sem dentes com dupla fila de esferas Os anéis giratórios com dupla fila de esferas são montados em duas filas de esferas de aço superiores e inferiores com diâmetros diferentes, de acordo com as condições de aplicação e as cargas solicitadas. Este tipo de montagem aberta é muito conveniente, uma vez que os ângulos de arco das pistas dos anéis superior e inferior são de 90°, o que permite suportar grandes forças axiais e momentos de inclinação; quando a força radial é superior a 0,1 vezes a força axial, recomenda-se a conceção específica da pista. Caso contrário, as cargas axiais e radiais da série de anéis giratórios são relativamente grandes e de estrutura sólida, tornando-a especialmente adequada para gruas de torre média, gruas montadas em camiões, máquinas de carga e descarga, etc.
