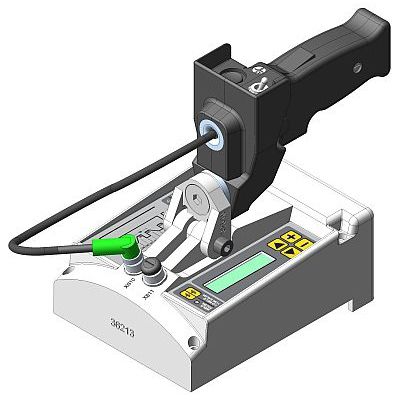

Controlador de soldagem por resistência elétrica TE470

A TE470 é uma unidade de controlo de soldadura com microprocessador para pinças de soldadura por resistência suspensas. A unidade de controlo de soldadura é utilizada para controlar as peças da máquina de soldar e, em particular, os tiristores que regulam a corrente de soldadura. Esta unidade de controlo inclui funções específicas a serem utilizadas quando se trabalha com pinças de soldadura suspensas, tais como: controlo de duplo curso; controlo da eficácia dos dispositivos de segurança eventualmente instalados no punho da máquina. O punho não é um componente padrão da unidade de controlo de soldadura; é possível instalar diferentes punhos de modo a configurar a máquina de acordo com diferentes desempenhos de trabalho. É possível armazenar até 63 programas de soldadura diferentes; é possível chamar diretamente 2 programas através de um seletor externo normalmente instalado no punho, incluindo a presença de 2 punhos activos. Cada programa é constituído por 19 parâmetros reguláveis que descrevem o ciclo de trabalho. Para além do simples ciclo de 4 tempos, a unidade de controlo permite realizar processos de soldadura com corrente de pré-soldadura, corrente de pós-soldadura, inclinação e impulsos. O TE470 pode trabalhar em modo de corrente constante, visualiza a corrente de soldadura e verifica a corrente de acordo com o limite definido. Programação simplificada por meio de 5 botões de pressão e ecrã LCD alfanumérico. Acionamento síncrono de díodos controlados com controlo de mudança de fase para ajuste da corrente de soldadura. 63 programas de soldadura a memorizar; 2 programas podem ser recuperados a partir do punho. Possibilidade de ligação de 2 punhos. 19 parâmetros programáveis ou mais para cada programa. Funções de inclinação e impulso; funções de pré-soldadura e pós-soldadura. Ajuste dos tempos de soldadura em meios-períodos.
