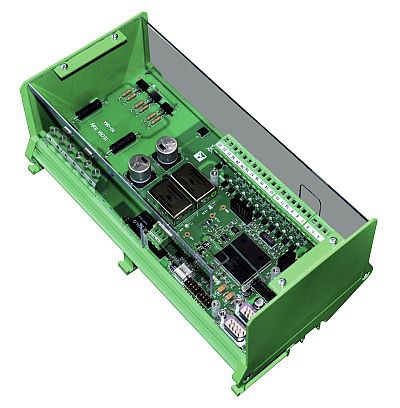

Controlador de soldagem por resistência elétrica TE801

com microprocessador

O TE801 é uma unidade de controlo de soldadura baseada em microprocessador para soldadores por resistência. A tarefa da unidade de controlo de soldadura é gerir os díodos controlados que ajustam a corrente de soldadura. A unidade de controlo TE801 pode funcionar com ajuste de potência ou em corrente constante. É possível armazenar até 250 programas de soldadura diferentes, 127 dos quais podem ser recuperados diretamente de um dispositivo externo. Cada programa é composto por parâmetros programáveis que descrevem o ciclo de soldadura. Para além do ciclo simples de 2 fases, a unidade de controlo foi também concebida para realizar soldaduras com corrente de pré-soldadura, corrente de pós-soldadura, declive e impulsos. Controlo síncrono com díodos controlados, regulação da corrente de controlo de fase. Campo de utilização: de 200Vac a 480Vac +/- 10% Memorização de 250 programas de soldadura, 127 recuperáveis a partir de um dispositivo externo. Até 16 parâmetros programáveis para cada programa. Funções de inclinação, impulsos, pré-soldadura, pós-soldadura e regulação dos tempos de soldadura em meios-ciclos. Medição da corrente de soldadura RMS em kA e do ângulo de condução relativo. 2 modos de funcionamento: standard e corrente constante. Saída de fim de ciclo. Saída de pronto para o aparelho. Saída de aviso de ponto fora dos limites. Limites de corrente de soldadura ou de ângulo de condução. Amperímetro integrado com 2 gamas seleccionáveis (40, 90 kA). Função stepper para compensar o desgaste dos eléctrodos com curva programável. Ciclo único. Função WELD e NO-WELD. Ajuste do atraso da primeira inserção. Auto-ajuste à frequência da rede eléctrica 50/60 Hz. Comunicação série com RS485 isolado. Comunicação CAN com protocolo TECNA. Opcional: Placa de Fieldbus e Ethernet.
