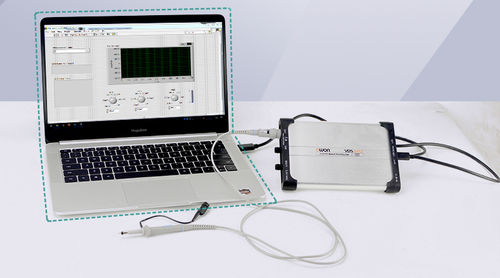

Osciloscópio analógico VDS-6102A

de bancadade 2 viasUSB

Novo osciloscópio de canal duplo VDS6102A de alta resolução com interface USB 100MHZ/14bit da OWON *Design ultra-fino de canal duplo *Profundidade máxima de armazenamento 10M *Largura de banda máxima de 100MHz, até 1GSa/s de taxa de amostragem em tempo real *Suporta desenvolvimento secundário em plataformas Windows/Linux/Android/Apple Especificação de medição Modelo : VDS 6102A Largura de banda : 100MHz Canal: 2 canais analógicos + canal de saída da fonte de sinal Taxa de amostragem instantânea: até 1GSa/s Tempo de subida: (típico ≤3,5 ns em BNC) Faixa de base de tempo: 5ns/div～100s/div, passo por 1～2～5 Modo de amostragem:: amostragem normal, deteção de pico, média Profundidade de armazenamento: 10M Acoplamento de entrada: DC, AC, terra Impedância de entrada: 1MΩ±2%, em paralelo com 15pF±5pF Precisão da base de tempo : ±25ppm Intervalo de tempo (△T) Exatidão da medição : Única: ±(1 intervalo de amostragem tempo+100ppm×leitura+0,6ns), >16 valores médios: ±(1 intervalo de amostragem tempo+100ppm×leitura+0,4ns) Sensibilidade vertical: 2mV/div～5V/div Resolução vertical: 14bits Tensão máxima de entrada: 40V de pico （DC + AC de pico） Largura de banda limitada: a 20 MHz, largura de banda total Coeficiente de atenuação da sonda: 1X, 10X, 100X, 1000X Isolamento canal a canal : 50Hz: 100: 1, 10MHz: 40: 1 Interpolação da forma de onda: Sin(x)/x ±2 V (2 mV/div - 50 mV/div); Gama de deslocação : ±20 V (100 mV/div - 500 mV/div); ±40 V (1 V/div - 5 V/div) Resposta de baixa frequência de largura de banda única: Largura de banda total baixa (acoplamento AC, -3Db) ≥5Hz (em BNC) Precisão do ganho DC: ±2% Tipo de disparo Sistema de sinal e frequência de linha/campo (tipo de disparo de vídeo) : Disparo de borda, disparo de largura de pulso, disparo de vídeo, disparo de inclinação Modo de disparo: automático, normal, simples Medição do cursor : Diferença de tensão entre os cursores (△V), diferença de tempo entre os cursores (△T)
