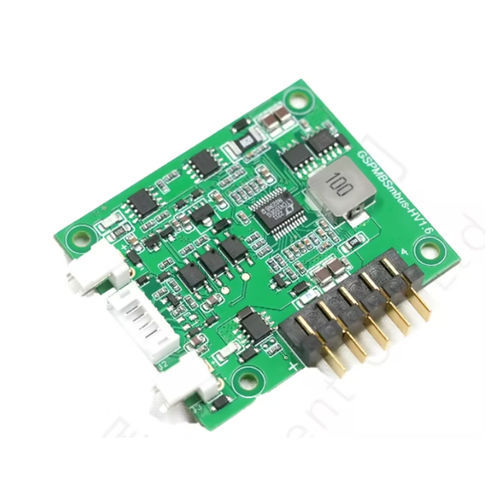

Placa eletrônica

A TEFOO fornece módulos incorporados para o carregamento de baterias standard, tanto em aplicações móveis como fixas. Estes módulos de gestão de energia oferecem a solução perfeita para os programadores electrónicos, simplificando o processo de desenvolvimento de baterias e dos respectivos circuitos de carregamento, reduzindo simultaneamente os custos e o tempo. Caraterísticas gestão de carregamento de baterias e gestão do caminho de energia. totalmente compatível com a especificação de bateria inteligente. ajuste adaptativo da tensão de carga e da corrente de carga comutação perfeita entre o adaptador e a fonte de alimentação da bateria. funções de proteção de segurança abrangentes. fácil de projetar, pronto a usar sem desenvolvimento. Aplicação Equipamento portátil, indústria e área médica. Especificação técnica Desempenho elétrico Tensão de entrada DC 9V~24V（A tensão de saída do adaptador externo deve ser superior à tensão da bateria em mais de 1V） Corrente de entrada DC 5A MAX Potência de entrada DC 120W MAX Tensão da bateria 5V~16.8V（Adequado para baterias inteligentes 2S~4S） Corrente de carregamento da bateria 0-3A Tensão de carga Igual à tensão de entrada CC se estiver presente uma fonte de alimentação CC externa. Igual à tensão da bateria se não estiver presente uma fonte de alimentação CC externa. Corrente de carga 0-5A Corrente de espera Fonte de alimentação DC ligada：＜15mA（Energia DC） Fonte de alimentação DC desligada：＜35uA（Bateria） Condição ambiental Temperatura de carga 0°C~50°C Temperatura de descarga -20°C~60°C Dimensões Comprimento 60.0mm Largura 50.0mm Interface Entrada：VH3.96-2P Saída: VH3.96-2P Comunicação：PH2.0-6P Bateria: conetor de acoplamento de 90°
