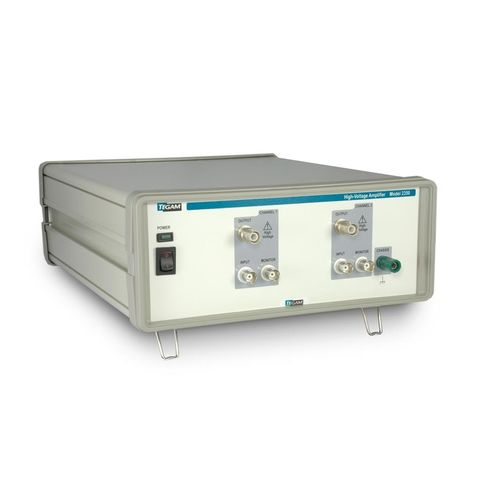

O amplificador de alta tensão Modelo 2350 expande a gama de amplitude de qualquer gerador padrão de função, impulso ou forma de onda de 50 Ω para 400 Vp-p. O modelo 2350 é fornecido de série com um ganho fixo de +50, estando disponíveis ganhos de 10 a 100 por encomenda especial.
A corrente de saída é classificada em 40 mA contínuos com uma impedância de saída de 0,2 Ω. Cada canal tem uma saída de monitor de tensão independente, com buffer, para aplicações que requerem uma representação de baixo nível do sinal de saída. Os buffers produzem uma redução de 200:1 para entradas de 50 Ω e 100:1 para entradas de 1 MΩ e superiores. Uma função de limitação de corrente detecta a corrente em qualquer direção, proporcionando a máxima proteção ao amplificador durante o funcionamento.
Especificações técnicas
- Tensão de saída: 400 Vp-p (± 200 V)
- Corrente de saída: 40 mA
- Largura de banda: DC a 2 MHz
- Taxa de variação: >250 V/µs
- Canais: 2
- Ganho padrão x50 (10-100 disponível)
- Saída de monitor independente
- Fórum de produtos
- 1 ano de garantia
- Fabricado nos EUA
---
