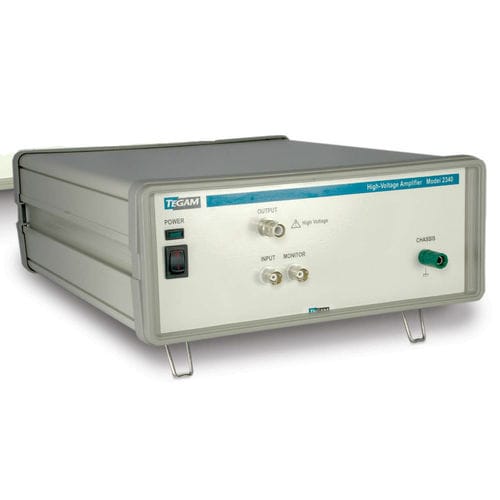

Amplificador de potência 2340

limitadorde alta tensãode precisão

Amplificador de potência de precisão Alta Tensão Canal Único O Amplificador de Alta Tensão Modelo 2340 expande a amplitude de qualquer função padrão, gerador de impulsos ou de formas de onda para 400 Vp-p. Há também uma opção especial de entrada de alta impedância para placas DAC. O design acoplado DC permite formas de onda DC e AC combinadas para maior flexibilidade em aplicações de teste. A resposta e o ganho são calibrados para uma reprodução fiel do sinal de teste. A corrente de saída é classificada em 40 mA contínuos com uma impedância de saída de 0,2 Ω. Cada canal tem uma saída independente, tamponada, para monitor de tensão para aplicações que requerem uma representação de baixo nível do sinal de saída. Os buffers produzem uma redução de 200:1 para 50 entradas Ω e 100:1 para 1 MΩ e entradas acima. Uma função limitadora de corrente detecta a corrente em ambas as direcções proporcionando a máxima protecção ao amplificador durante a operação. Especificações técnicas - Funciona com ARB's, Geradores de Funções e Placas DAC - Uma ferramenta essencial para cada banco de ensaio - Desempenho calibrado de fábrica - Tensão de saída: 400 Vp-p (± 200 V) - Corrente de saída: 40 mA - Largura de banda: DC a 2 MHz - Taxa de Derrame: >250 V/µs - Canais: Versão 1, 2 Canais disponível no nosso 2350 - Ganho padrão x50 (10-100 disponível) - Alta impedância de entrada disponível para compatibilidade com placas DAC - Saída para monitor de tensão em escala - Fóruns de Produtos - 1 ano de garantia - Fabricado nos EUA
