Motor de passo híbrido DSH series
bifásico24 V12 V

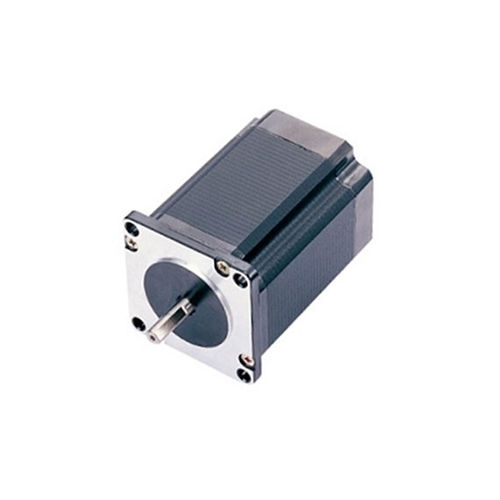

Motor de passo híbrido - DSH series - Telco - bifásico / 24 V / 12 V
Motor de passo híbrido - DSH series - Telco - bifásico / 24 V / 12 V
Motor de passo híbrido - DSH series - Telco - bifásico / 24 V / 12 V - imagem - 2
Guardar nos favoritos
Comparar


Características

CA/CC
bifásico
Tipo
de passo híbrido
Tensão
24 V, 12 V
Construção
NEMA 23, NEMA 17, NEMA 34
Aplicações
para equipamento médico, para a indústria automóvel
Outras características
com eletrônica integrada, de alto torque, de alta resolução, sob medida, com encoder integrado
Torque

MÍN: 0,076 Nm
(0,0561 ft.lb)

MÁX: 3,922 Nm
(2,8927 ft.lb)

Diâmetro

42 mm, 56 mm, 86 mm
(1,65 in, 2,2 in, 3,39 in)

Descrição

Os motores de passo híbridos convencionais da TelcoMotion cobrem 3 tamanhos de estrutura diferentes, NEMA 17, NEMA 23, e NEMA 34, e o anjo passo inclui 0,9 e 1,8 graus. O torque de retenção máximo é de 40000 g-cm. Também estão disponíveis caixas, codificadores, caixas de engrenagens e subconjuntos de caixas de velocidades personalizados. Destaques do produto Destaque -NEMA 17, NEMA 23, e NEMA 34 -Os ângulos dos passos incluem 0,9 e 1,8 graus -Max. torque de retenção poderia reajustar 40000 g-cm (556 oz-in) -Caixas de protecção, electrónica integrada, codificadores, redutores e subconjuntos de redutores também estão disponíveis -Alta qualidade, alto torque, alta resolução e alto desempenho Aplicação -Aplicações de posicionamento fino -Printers -Plotters -Discos rígidos -Equipamento médico -Máquinas de fax -Automotiva Características Passo Ângulo1,8° Número da fase 2 Faixa de Tensão Nominal3,3 ~ 12,0 VDC Max. Corrente Nominal1.2A Max. Torque2200 g-cm Résistência de enrolamento3,3 ~ 37,5 0 Indutância3.2 ~ 34 mH Inércia do Rotor12~35 gm2 Températura de funcionamento-10° C a +50° C Classe de IsolamentoB (130° C) Peso140 - 260g OpçõesElectrónica integrada, codificadores e caixas de velocidades

---

Tradução automática  (ver texto original em inglês)
